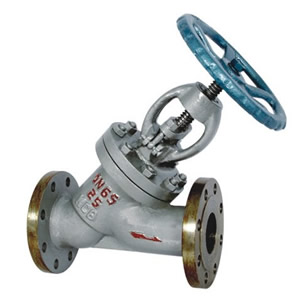

J45H/J45Y法兰Y型截止阀,手动法兰直流式截止阀
J45H/J45Y法兰Y型截止阀的阀杆和通道成一定角度,其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向,是截止阀中流阻小的。广泛应用于石化、冶金、化工、电站、制药等行业。
件号 | 零件名称 | 材料 |
1 | 阀体、阀盖 | WCB |
2 | 阀杆 | 不锈钢 |
3 | 阀瓣、阀座 | 悍不锈钢 |
4 | 阀杆螺母 | 铝青铜 |
6 | 填料 | 石墨石棉盘根 |
公称压力 | 公称通径 | 尺寸 | 公称压力 | 公称通径 | 尺寸 | ||||
L | H | Do | L | H | Do | ||||
1.6 2.5 4.0 |
15 | 130 | 190 | 140 |
6.4 10.0 |
15 | 170 | 220 | 160 |
20 | 150 | 200 | 140 | 20 | 190 | 240 | 160 | ||
25 | 160 | 225 | 140 | 25 | 210 | 265 | 180 | ||
32 | 180 | 270 | 160 | 32 | 230 | 290 | 200 | ||
40 | 200 | 310 | 180 | 40 | 260 | 355 | 250 | ||
50 | 230 | 330 | 200 | 50 | 300 | 380 | 280 | ||
65 | 290 | 350 | 250 | 65 | 370 | 410 | 300 | ||
80 | 310 | 420 | 280 | 80 | 380 | 500 | 350 | ||
100 | 350 | 455 | 300 | 100 | 430 | 550 | 400 | ||
125 | 400 | 520 | 320 | 125 | 500 | 615 | 450 | ||
150 | 480 | 570 | 350 | 150 | 550 | 695 | 500 | ||
200 | 600 | 680 | 450 | 200 | 650 | 790 | 600 | ||
250 | 730 | 740 | 600 | 250 | 775 | 960 | 700 | ||
300 | 850 | 840 | 700 | 300 | - | - | - | ||
350 | 980 | 950 | 800 | 350 | - | - | - | ||
400 | 1100 | 1085 | 900 | 400 | - | - | - |
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
