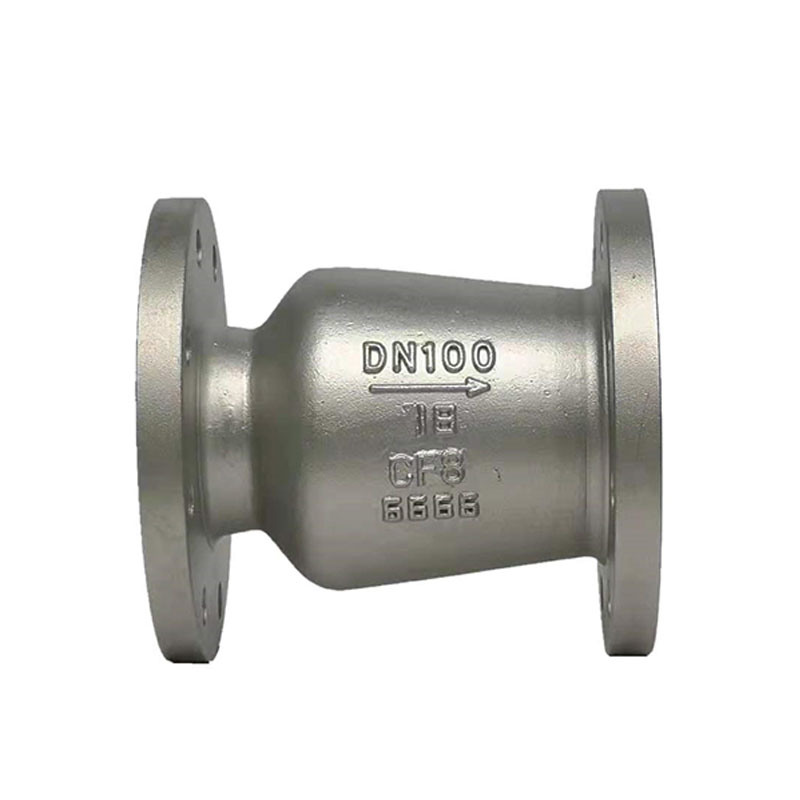

HC42X、HC42T、HC42H型静音止回阀PN10~PN25

简要描述:HC42X、HC42T、HC42H静音止回阀PN10~PN25适用于给、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏

  • 产品型号:HC42X、HC42T、HC42H
  • 产品产地:浙江
  • 更新时间:2021-04-19
  • 访  问  量:3946

详细介绍

HC42X、HC42T、HC42H型静音止回阀PN10~PN25




产品概述:

适用于给、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。

产品特点:
HC42X、HC42T、HC42H 型 PN10~PN25 静音止回阀内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。

主要零部件材料:
主要零部件材料
零件名称 材料
阀体 铸铁、球墨铸铁、碳钢
导流体 铸铁、球墨铸铁、碳钢
阀座 青铜、铬不锈钢
阀瓣 青铜、铬不锈钢
青铜、铬不锈钢
弹簧 不锈钢

主要外形和连接尺寸:
连接尺寸(mm)
型号 公称通径 D1 D2 D3 N-ΦD L
1.0 MPa 1.6 MPa 1.0 MPa 1.6 MPa 1.0 MPa 1.6 MPa 1.0 MPa 1.6 MPa
CVKR-0300 DN300 370 400 410 460 12-13 12-28 181
CVKR-0350 DN350 429 460 470 520 16-23 16-28 184
CVKR-0400 DN400 480 515 525 580 16-28 16-31 191
CVKR-0450 DN450 530 565 585 640 20-28 20-31 203
CVKR-0500 DN500 582 620 650 715 20-28 20-34 219
CVKR-0600 DN600 682 725 770 810 840 20-31 20-37 222
CVKR-0700 DN700 794 840 840 895 910 24-31 24-37 280
CVKR-0800 DN800 901 950 950 1015 1025 24-34 24-40 356
CVKR-0900 DN900 1001 1050 1050 1125 1125 28-40 28-40 368
CVKR-1000 DN1000 1112 1160 1170 1230 1255 28-43 28-43 432
CVKR-1200 DN1200   1380 1390 1455 1485 32-49 32-49 524


产品外形结构尺寸图:

外形尺寸图



安装注意事项:
止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的 影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
