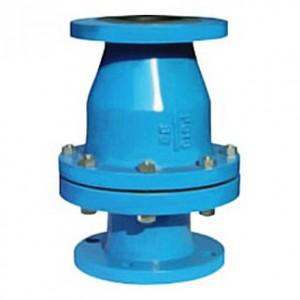

H44J-10、H44J-16型H44J-10衬胶旋启式止回阀

简要描述:产品概述H44J旋启式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路

  • 产品型号:H44J-10、H44J-16
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3783

详细介绍

H44J-10衬胶旋启式止回阀


  产品概述
H44J旋启式衬胶止回阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
H44J旋启式衬胶止回阀属于一种自动阀门,其主要作用是防止介质倒流、泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
H44J旋启式衬胶止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。


主要技术规范
主要技术规范
遵循规范 STANDARD
设计与制造 GB/T 12235、GB/T12236
结构长度 GB/T 12221、JB/T 96
法兰尺寸 JB/T 78、JB/T 79
压力试验 GB/T 13927
标志 GB/T 12220
供货 GB/T 12252

主要特点:
法兰连接止回阀
设计与制造符合中国国家标准
基本结构形成:旋启式,直通升降式
公称压力:PN1.0~1.6(MPa)
公称通径:DN15~500(mm)
基本型号:H41F3、H41F46、H44F3、H44F4

主要外形及连接尺寸
主要外形及连接尺寸(mm)
公称通径 标准值 参考值
DN
(mm)
NPS
(inch)
L1 D D1 D2 f b Z-Φd Do H WT(Kg)
PN0.6Pa
15 1/2 130 80 55 40 2 12 4-Φ12 105 55 4
20 3/4 150 90 65 50 2 14 4-Φ12 115 58 5
25 1 160 100 75 60 2 14 4-Φ12 128 60 6
32 11/4 180 120 90 70 2 16 4-Φ14 145 75 7
40 11/2 200 130 100 80 3 16 4-Φ14 160 82 8
50 2 230 140 110 90 3 16 4-Φ14 178 95 10
65 21/2 290 160 130 110 3 16 4-Φ14 205 105 20
80 3 310 185 150 125 3 18 4-Φ18 230 120 25
100 4 350 205 170 145 3 18 4-Φ18 255 135 30
125 5 400 235 200 175 3 20 8-Φ18 305 158 50
150 6 480 260 225 200 3 20 8-Φ18 345 180 65
200 8 495 315 280 255 3 22 8-Φ18 415 215 137
250 10 600 370 335 310 3 24 12-Φ18 490 240 150

注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
