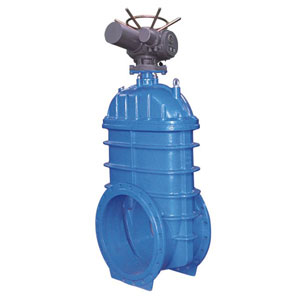

Z945X-10型铸铁暗杆软密封电动闸阀

简要描述:1.电动闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装

  • 产品型号:Z945X-10
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3234

相关新闻

Related Articles

详细介绍

Z945X-10型铸铁暗杆软密封电动闸阀


  产品说明:
驱动方式为电动,连接方式为法兰连接,阀门为暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。

产品性能参数:
主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z945X-10 10 1 ≤80

产品零部件材料:
零部件材料
型号 材料
阀体、阀盖 阀杆 衬胶闸板 填料
Z945X-10 灰铸铁 铬镍不锈钢 球墨铸铁(丁腈橡胶) 丁腈橡胶

产品外形及结构尺寸:
主要外形及结构尺寸(mm)
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 180 156 24 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 3 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31


产品外形结构尺寸图:

外形尺寸图



电动闸阀安装及调试方法:

1.电动闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装。闸阀介质流动方向不受限制。
2.电动闸阀通常采用法兰连接,特殊场合也有用焊接连接的。
3.对于大口径及高压的闸阀,启闭力矩较大。为了减小启闭力矩,可采用安装旁通阀的办法。旁通阀安装在主闸阀外部,它的进出口与主闸阀的两侧练练连接,并联联通。主闸阀开启前应先开通旁通阀,进入阀后,使主闸阀闸板前后的压力差减小,从而减小主闸阀的开启力矩。旁通阀口径的选用应根据主阀口径和使用要求考虑。
4.电动闸阀是截断阀,密封性能不及截止阀。闸阀主要"职责"是"断流",以及以小的阻力:"续流"。它不宜用作调节介质的流量和压力,如长期用于调节,密封面易被介质冲刷磨损,影响密封性能。
5.电动闸阀的介质温度、压力,对使用的可靠性应引起注意。在高温、高压时,由于温度的变化可能使闸板锲死,同时因各处介质温度不均匀,易产生不密封现象。锲式但闸板阀尤为明显。
6.初次通电时应注意电源的相序,正确的操作方法是将闸阀手动开至中间位置,然后再点动操作开关阀门,将阀门的行程调整好后(具体的调整方法联系厂家),方可正常运行。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
