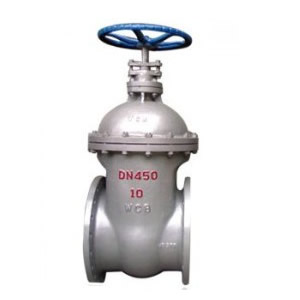

Z45H-10C、Z45H-16C型暗杆铸钢法兰闸阀,手动铸钢暗杆闸阀

简要描述:Z45H暗杆铸钢法兰闸阀,替代传统铸铁阀门,结构紧凑、设计合理、阀门刚性好,通道流畅、流阻系数小

  • 产品型号:Z45H-10C、Z45H-16C
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3636

相关新闻

Related Articles

详细介绍

Z45H-10C、Z45H-16C暗杆铸钢法兰闸阀,手动铸钢暗杆闸阀




产品概述

Z45H暗杆铸钢法兰闸阀,替代传统铸铁阀门,结构紧凑、设计合理、阀门刚性好,通道流畅、流阻系数小。型号为Z45H-10C、Z45H- 16C。它的密封面采用不锈钢和硬质合金,使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。驱动方式分手动、电动、气动、齿轮传动;结构型:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。广泛适用于石油化工,冶金,水处理,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。



主要性能参数

Z45H-10C、Z45H-16C暗杆铸钢法兰闸阀主要性能参数
型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z45H-10 1 1.1 1.5 ≤100-200℃ 水、蒸汽、油
Z45W-10
Z45T-10

主要零件材料

Z45H-10C、Z45H-16C暗杆铸钢法兰闸阀主要零件材料
型号 阀体、阀盖、闸板 密封圈 阀 杆 填 料
Z45H-10C 灰铸铁、铸钢 不锈钢 碳钢、不锈钢 浸油石棉盘根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16
Z45W-16

主要外形尺寸

Z45H-10C、Z45H-16C暗杆铸钢法兰闸阀主要外形尺寸

口 径
Z45H-10C Z45H-16(C)
DN(mm) L D H D0 L D H D0
40 165 145 300 160 240 345 200 160
50 180 160 300 180 250 355 240 180
65 195 180 340 180 265 375 240 180
80 210 195 360 200 280 435 280 200
100 230 215 400 200 300 500 320 200
125 255 245 500 240 325 615 360 240
150 280 280 550 240 350 675 360 240
200 330 335 620 320 400 750 400 320
250 380 390 700 320 450 970 450 320
300 420 440 800 400 500 1145 560 400
350 450 500 950 400 550 - - 400
400 480 565 1050 500 600 - - 500
450 510 615 1175 500 650 - - 500
500 540 670 1410 720 700 - - 720
600 600 780 1550 720 750 - - 720
700 660 895 1800 800 - - - 800
800 720 1010 2170 - - - - -
900 780 1110 2300 - - - - -
1000 840 1220 2600 - - - - -
1200 960 1450 - - - - - -

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
