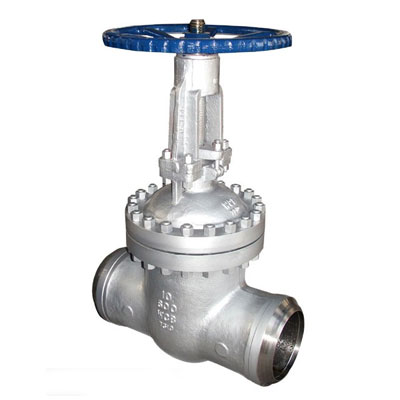

Z60Y/Z61Y-250 Z60Y/Z61Y-320型Z60Y/Z61Y-250Z60Y/Z61Y-320高温高压手动闸阀

简要描述:产品概述Z60Y/Z61Y-250 Z60Y/Z61Y-320高温高压手动闸阀也称电站专用手动闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质

  • 产品型号:Z60Y/Z61Y-250 Z60Y/Z61Y-320
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:6636

相关新闻

Related Articles

详细介绍

Z60Y/Z61Y-250Z60Y/Z61Y-320高温高压手动闸阀


  产品概述
Z60Y/Z61Y-250 Z60Y/Z61Y-320高温高压手动闸阀也称电站专用手动闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。

主要特点
1、采用压力自紧式密封结构,弹性闸板,两端为焊接连接。
2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。阀瓣密封面经硬化氮化处理。
3、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀和抗擦伤性。
4、阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构、现场操作机构、手、电动切换机构,除就地操作外还可进行远距离操作。可根据用户要求选配各种电动执行器配套。

执行标准
1.设计制造与验收按JB/T3595、DL/T53I标准及日本火力发电阀门标准E101。
2.结构长度按GB/T12221,E101、JB/T2766、GB/T15188.1标准规定或按用户要求。
3.压力-温度等级按E101、JB/T3595标准规定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25标准规定或按用户配管尺寸要求。
5.可根据用户霖要,采用ASME B16.34标准制造,900Lb、1500Lb, 2000Lb, 2500Lb等高磅级阀门。

主要零件材料
Z60Y/Z61Y-250 Z60Y/Z61Y-320高温高压手动闸阀主要零件材料
型 号 零件名称
阀体、闸板 阀座(密封面)  阀盖 阀杆 密封圈 四合环 填料
Z61/Z60Y-250
Z61/Z60Y-320
WCB/A105 不锈钢 WCB/A105 2Crl3 成型石墨环 不锈钢 柔性石墨


主要外形和连接尺寸

Z60Y/Z61Y-250 Z60Y/Z61Y-320高温高压手动闸阀主要外形和连接尺寸图

Z60Y/Z61Y-250 Z60Y/Z61Y-320高温高压手动闸阀主要外形和连接尺寸
公称通径
(mm)
尺寸 (mm> 参考重量
(kg )
L D1 H W
50 280 50 585 300 42
65 340 65 650 320 53
80 470 80 680 400 130
100 550 100 755 450 180
125 600 125 830 500 190
150 700 145 1050 550 320
175 750(790) 175 1050 600 400
200 800 190 1050 650 550
225 850 230 1100 700 600
250 900 250
275 950 273
300 1100 290
以上数据仅供参考,用户定货时,请提供连接管尺寸,可根据用户要求设计制造。
