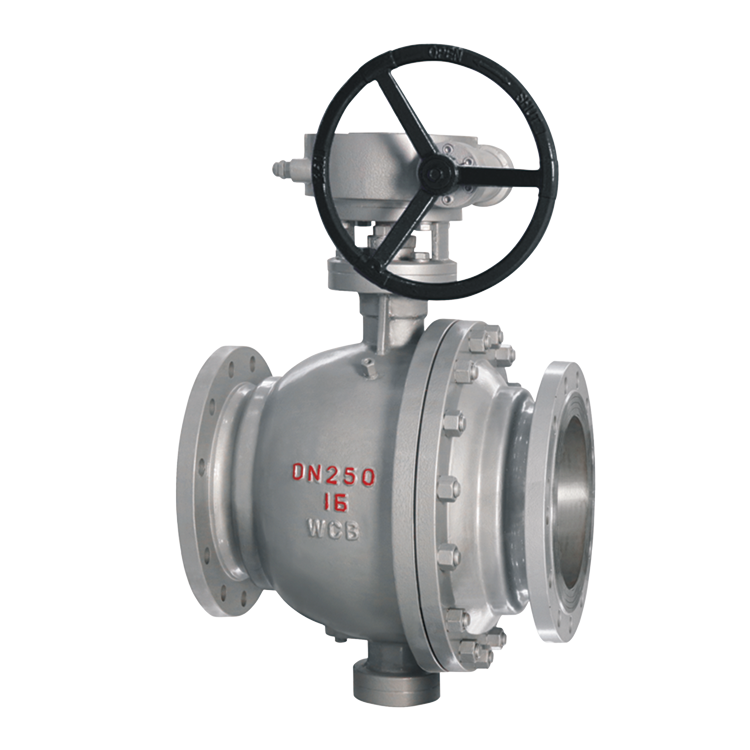

Q341Y、Q341F型手动蜗轮球阀PN16～PN40

简要描述：Q341Y、Q341F 手动蜗轮球阀PN16～PN40为蜗轮传动,法兰连接方式,浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16～PN40，阀体材料为WCB、CF8、CF8M的球阀,广泛应用与各行各业

产品型号：Q341Y、Q341F
产品产地：浙江
更新时间：2023-04-04
访问量：10388

产品咨询联系我们

产品分类

产品说明:

Q341Y、Q341F 型手动蜗轮球阀PN16～PN40为蜗轮传动,法兰连接方式,浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16～PN40，阀体材料为WCB、CF8、CF8M的球阀,广泛应用与各行各业。

产品性能参数:

Q341Y、Q341F 型手动蜗轮球阀PN16～PN40性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
Q341F-16C	16	1.6	≤180	水、气、油
Q341F-25	25	2.5
Q341F-40	40	4.0
Q341Y-16C	16	1.6	≤425	水、气、油含颗粒介质
Q341Y-25	25	2.5
Q341Y-40	40	4.0
Q341F-16P	16	1.6	≤180	硝酸类
Q341F-25P	25	2.5
Q341F-40P	40	4.0
Q341Y-16P	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25P	25	2.5
Q341Y-40P	40	4.0
Q341F-16R	16	1.6	≤180	硝酸类
Q341F-25R	25	2.5
Q341F-40R	40	4.0
Q341Y-16R	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25R	25	2.5
Q341Y-40R	40	4.0

产品零部件材料:

Q341Y、Q341F 型手动蜗轮球阀PN16～PN40零部件材料
型号	材料
型号	阀体	阀杆	密封面	填料
Q341F-16C	WCB	2Cr13 304 316 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	PTFE、增强 PTFE	PTFE
Q341F-25
Q341F-40
Q341Y-16C			金属堆焊钴基	柔性石墨
Q341Y-25
Q341Y-40
Q341F-16P	CF8	304	PTFE、增强 PTFE	PTFE
Q341F-25P
Q341F-40P
Q341Y-16P			金属堆焊钴基	柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R	CF8M	316	PTFE、增强 PTFE	PTFE
Q341F-25R
Q341F-40R
Q341Y-16R			金属堆焊钴基	柔性石墨
Q341Y-25R
Q341Y-40R

产品外形及结构尺寸:

Q341Y、Q341F 型手动蜗轮球阀PN16外形及结构尺寸（mm）
DN	L	D	H	重量/kg
125	320	245	542	110
150	360	280	572	130
200	457	335	638	200
250	533	405	828	245
300	610	460	948	500

Q341Y、Q341F 型手动蜗轮球阀PN25外形及结构尺寸（mm）
DN	L	D	H	重量/kg
100	305	230	528	90
125	381	270	547	130
150	403	300	592	170
200	419	360	791	250
250	568	425	926	385
300	648	485	948	625

Q341Y、Q341F 型手动蜗轮球阀PN40外形及结构尺寸（mm）
DN	L	D	H	重量/kg
100	305	230	528	95
125	381	270	547	135
150	403	300	592	175
200	419	375	791	265
250	568	445	926	524
300	648	510	948	665

产品外形结构尺寸图:

球阀安装注意事项:

1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
