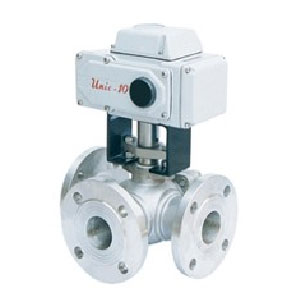

ZAJTQ型电动切断三通球阀

简要描述:ZAJTQ电动切断三通球阀是由CHR系列智能式电动执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,方便等优点

  • 产品型号:ZAJTQ
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3790

详细介绍

ZAJTQ电动切断三通球阀




产品概述

是由CHR系列智能式电动执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀具有结构紧凑、外型美观、密封性 能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

主要技术参数

主要技术参数
本体部分
阀体形式 直通铸造三通阀
阀体材质 ZG230-450  ZG1Cr18Ni9Ti
公称通径 DN15-DN300
公称压力 PN1.6  2.5  4.0  6.4MPa
ANSI  150  300LB JIS  10K  20K  30K
连接形式 法兰 FF RF RTJ 等
结构长度 符合IEC534
阀盖形式 一体式
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式 O型三通球芯
流量特性 近似快开型
内件材质 标准材质组合及使用温度、压力请参阅附表
执行机构
电动 角行程电动执行结构


主要零件材料及内部结构

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 密封圈 PTFE/PPL
3 垫片 PTFE/金属石墨缠绕垫片
4 根据实际工况而定
5 填料 PTFE/石墨
6 阀杆 2Cr13 2Cr13 2Cr13
7 填料压盖 WCB LCB WC9
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 密封圈 PTFE/PPL
3 垫片 PTFE/金属石墨缠绕垫片
4 根据实际工况而定
5 填料 PTFE/石墨
6 阀杆 304 316 316L
7 填料压盖 CF8 CF8M CF3M
注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

三通球阀介质流向原理

工作原理

三通球阀分L型和T型,介质流通方向见下图。L 型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T 型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

执行标准

1. 设计和制造:GB/T12237-1989; APl608
2.检验和试验:GB/T13927-1992; APl 598
3 法兰连接:JB/T79]一 2-1994; ASME/ANSI B165
4 结构长度:JD-2002

电动三通球阀控制模块主要技术指标

1、控制精度:0.1%~3.1%可调。
2、接受控制信号:0~10mA.DC、 4~20mA.DC 或 1~5V.DC。
3、按键选择:1、输入信号中断时:“中断”模态(开、停、关)2、正逆动作选择 3、控制精度选择。
4、电动装置全开、全闭位置自动定位标定,方便准确。
5、按输入信号和电动装置位置进行智能步距调整自动定位,抑制振荡精度高。
6、输出电动装置位置信号:4~20mA.DC 对应电动装置全闭、全开。

外形安装尺寸

外形安装尺寸单位(mm)
公称压力
(MPa)
公称通径
DN(mm)
尺寸(mm)
D D1 D2 L H1 A b n-d
1.6 25 115 85 65 160 199 157 16 4-φ14
32 140 100 76 180 240 208 18 4-φ18
40 150 110 84 200 255 208 18 4-φ18
50 165 125 99 230 286 208 20 4-φ18
65 185 145 118 290 330 256 20 4-φ18
80 200 160 132 310 349 256 20 4-φ18
100 220 160 156 350 421 256 22 8-φ18
125 250 210 184 400 485 256 22 8-φ18
150 285 240 211 480 524 256 24 8-φ22
2.5 25 115 85 65 160 199 157 16 4-φ14
32 140 100 76 180 240 208 18 4-φ18
40 150 110 84 200 255 208 18 4-φ18
50 165 125 99 230 286 208 20 4-φ18
65 185 145 118 290 330 256 22 8-φ18
80 200 160 132 310 349 256 24 8-φ18
100 235 190 156 350 421 256 24 8-φ22
125 270 220 184 400 485 256 26 8-φ26
150 300 250 211 480 524 256 28 8-φ26

产品外形结构尺寸图

外形安装尺寸单位(mm)
