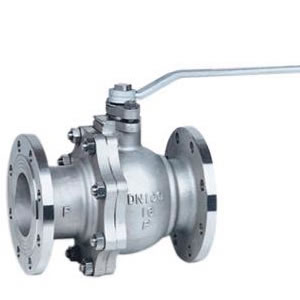

Q41F型不锈钢浮动球阀,法兰不锈钢球阀,手动不锈钢球阀

简要描述:Q41F球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用

  • 产品型号:Q41F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3677

详细介绍

Q41F不锈钢浮动球阀,法兰不锈钢球阀,手动不锈钢球阀




产品概述

Q41F球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。



主要性能规范

Q41F不锈钢浮动球阀主要性能规范
设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

压力试验

Q41F不锈钢浮动球阀压力试验
公称压力 1.6 2.5 4.0
强度试验 2.4 3.8 6.0
水密封试验 1.8 2.8 4.4
气密封试验 0.4-0.7

主要零件材料

Q41F不锈钢浮动球阀主要零件材料
阀体   ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体 阀杆   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀 座 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座 聚四氟乙烯PTFE 不锈钢/柔性石墨
填料 聚四氟乙烯PTFE 增强柔性石墨
填料压盖   1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度 -29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)  -29℃~300℃(对位聚笨 PPL)
介质 水 蒸汽 油品 硝酸类 强氧化介质 醋酸类 尿素类

主要外型尺寸

Q41F不锈钢浮动球阀主要外型尺寸(mm)

凸面法兰RF

Q41F Q41PPL 16C 16P 16R

DN L D D1 D2 b n-φd H D0
15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200

凸面法兰 RF

Q41F Q41PPL 25 25P 25R

15 130 95 65 45 16 4-14 103 140
20 140 105 75 55 16 4-14 112 160
25 150 115 85 65 16 4-14 123 180
32 165 135 100 78 18 4-18 150 250
40 180 145 110 85 18 4-18 156 300
50 200 160 125 100 20 8-18 172 350
65 220 180 145 120 22 8-18 197 350
80 250 195 160 135 22 8-23 222 400
100 280 230 190 160 24 8-23 253 500
125 320 270 220 188 28 8-25 275 600
150 360 300 250 218 30 8-25 286 800
200 400 360 310 278 34 12-25 340 1200


凹凸法兰 MFM

Q41F Q41PPL 40 40P 40R

DN L D D1 D2 D6 b n-φd H D0
15 130 95 65 45 40 16 4-14 103 140
20 140 105 75 55 51 16 4-14 112 160
25 150 115 85 65 58 16 4-14 123 160
32 180 135 100 78 66 18 4-18 150 250
40 200 145 110 85 76 18 4-18 156 250
50 220 160 125 100 88 20 4-18 172 350
65 250 180 145 120 110 22 8-18 197 350
80 280 195 160 135 121 22 8-18 222 450
100 320 230 190 160 150 24 8-23 253 450
125 400 270 220 188 176 28 8-25 275 600
150 400 300 250 218 204 30 8-25 286 800
200 550 375 320 282 260 38 12-30 340 1200

凹凸法兰 MFM

Q41F Q41PPL 64 64P 64R

15 165 105 75 55 40 18 4-14 105 140
20 190 125 90 68 51 20 4-18 125 160
25 216 135 100 78 58 22 4-18 135 250
32 229 150 110 82 66 24 4-23 150 350
40 241 165 125 95 76 24 4-23 165 350
50 292 175 135 105 88 26 4-23 175 450
65 330 200 160 130 110 28 8-23 200 450
80 356 210 170 140 121 30 8-23 210 600
100 432 250 200 168 150 32 8-25 250 700
125 508 295 240 202 176 36 8-30 295 1100
150 559 340 280 240 204 38 8-34 340 1500

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
