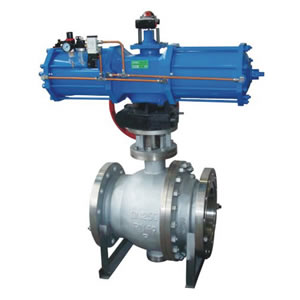

Q647F型不锈钢气动固定球阀,固定式气动法兰球阀

简要描述:Q647F不锈钢气动固定球阀是双向阀,流向无限制

  • 产品型号:Q647F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2928

详细介绍

Q647F不锈钢气动固定球阀,固定式气动法兰球阀




产品概述

Q647F不锈钢气动固定球阀是双向阀,流向无限制。中法兰用螺柱连接,上下阀杆均设有滑动轴承,减少磨擦,使用操作省力、平稳。在正常情况下:压力低时阀座密封依靠弹簧 预紧力使阀座紧贴球体达到密封,压力高时,在阀座上形成活塞效应,在上游介质压力作用下,使阀座压紧球体达到密封。



主要技术参数

Q647F不锈钢气动固定球阀主要技术参数
阀类 传动方式 连结形式 结构形式 密封面 公称压力(MPa) 阀体材料
球阀 6-气动
6s-气动带手动
4-法兰式   固定球直通 F-氟塑料
H-合金钢
PPL
1.6
2.5
4.0
6.4
按表内阀体
材料代号
公称通径DN(mm) 50-500
材料代号 C P R



阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚笨
填料 聚四氟乙烯 柔性石墨



适用介质 水、蒸汽、油品 硝酸类 醋酸类
适用温度 -28℃~300℃
控制型式 双作用/单作用
作用型式 切断/调节
输入信号 电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压 AC220V/DC24V
工作介质 净化压缩压气
执行器 型号 GT系列、HY系列、AW系列、ZSH系列等
气源压力 0.4~0.7MPa

产品外形尺寸表

Q647F不锈钢气动固定球阀外形尺寸(mm)
公称通径DN(mm) 尺 寸(mm) 执行器型号
1.6MPa 2.5MPa 4.0MPa
L D D1 B Z-φD L D D1 B Z-φD L D D1 B Z-φD
50 203 160 125 16 4-18 216 160 125 20 4-18 216 160 125 20 4-18 可选配GTD/GTE、
AW/AWS、HY、
ZSH系列执行器
(以上选配仅供参选
具体选用根据实际要求)
65 222 180 146 18 4-18 241 180 145 22 8-18 241 180 145 22 8-18
80 241 195 160 20 8-18 283 195 160 22 8-18 283 195 160 22 8-18
100 305 215 180 20 8-18 305 230 190 24 8-23 305 230 190 24 8-23
125 356 245 210 22 8-18 381 270 220 28 8-25 381 270 220 28 8-25
150 394 280 240 24 8-23 403 300 250 30 8-25 403 300 250 30 8-25
200 457 335 295 26 12-23 502 360 310 34 12-25 502 375 320 38 12-30
250 533 405 355 30 12-25 586 425 370 36 12-30
300 610 460 410 30 12-25 648 485 430 40 16-30
350 686 520 470 34 16-25 762 550 490 44 16-34
400 762 580 525 36 16-30 838 610 550 48 16-34
450 864 640 585 40 20-30 914 660 600 50 20-34
500 914 705 650 44 20-34 991 730 660 52 20-41

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
