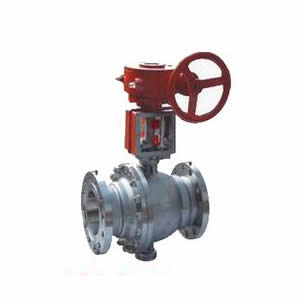

QY347F型蜗轮氧气法兰球阀,不锈钢氧气固定式球阀

简要描述:QY347F蜗轮氧气法兰球阀作为冶金工业中输送氧气管路上的启闭装置,较其它通用阀门相比有许多特别严格的要求

  • 产品型号:QY347F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2557

详细介绍

QY347F蜗轮氧气法兰球阀,不锈钢氧气固定式球阀




产品概述

QY347F蜗轮氧气法兰球阀作为冶金工业中输送氧气管路上的启闭装置,较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品,所以必需防泄漏,防静电,防火花,以避免发生事故。 在结构上,设计为:阀瓣启闭时阀杆只升降而不转动,有效地降低了密封副磨损、填料磨损和上密封磨损;侧法兰上装有接地螺钉,避免产生静电火花;阀杆外露部分用有机玻璃密闭封盖,用以防尘防油。


执行标准

QY347F蜗轮氧气法兰球阀执行标准
设计与制造

结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

压力试验

QY347F蜗轮氧气法兰球阀压力试验
公称压力 1.6 2.5 4.0
强度试验 2.4 3.8 6.0
水密封试验 1.8 2.8 4.4
气密封试验 0.4-0.7

主要零件材料及性能

QY347F蜗轮氧气法兰球阀主要零件材料及性能
阀体 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体 阀杆 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀 座 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片
阀杆座 聚四氟乙烯PTFE 不锈钢/柔性石墨
填料 聚四氟乙烯PTFE 增强柔性石墨
填料压盖 WCB 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度 -29~150(聚四氟乙烯 PTFE) -29~200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29~300(对位聚笨 PPL)
介质 水 蒸汽 油品 硝酸类 强氧化介质 醋酸类 尿素类

主要连接尺寸及重量

QY347F-16P蜗轮氧气法兰球阀PN16主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 140 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160

QY347F-25P蜗轮氧气法兰球阀PN25主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

QY347F-40P蜗轮氧气法兰球阀PN40主要连接尺寸及重量
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
