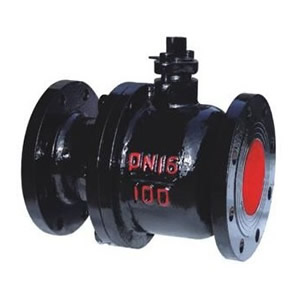

Q41F-16型手动铸铁法兰球阀,手动软密封球阀

简要描述:Q41F-16手动铸铁法兰球阀为灰铸铁材质软密封球阀,铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上,作启闭用;其 大的优点为启闭迅速

  • 产品型号:Q41F-16
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2488

详细介绍

Q41F-16手动铸铁法兰球阀,手动软密封球阀




产品概述

Q41F-16手动铸铁法兰球阀为灰铸铁材质软密封球阀,铸铁球阀应用于工作温度≤150℃的水、蒸汽等非腐蚀性介质的管路上,作启闭用;其大的优点为启闭迅速。其实惠的价格是常温水介质管道应用较普遍的一款阀门产品。

如果要求管道压力在1.6Mpa以上,管道温度在150℃以上的,介质为水、汽、油品的工况下,请选择铸钢材质的球阀产品型号为Q41F-16C以上或Q41H系列。



产品优点

1、流体阻力小,全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起球阀密封面的侵蚀。
7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。


主要性能规范

Q41F-16手动铸铁法兰球阀主要性能规范
型号 公称压力(MPa) 试验压力 工作温度( ℃ ) 适用介质
强度 (水)(MPa) 密封(水)(MPa)
Q41F-16 1.6 2.4 1.8 ≤150 蒸汽、水

主要零件材料

Q41F-16手动铸铁法兰球阀主要零件材料
零件名称 材料
阀体、阀盖 灰铸铁
球体  灰铸铁镀铬
密封圈 聚四氟乙稀

外形尺寸和连接尺寸

Q41F-16手动铸铁法兰球阀外形尺寸和连接尺寸
型号 公称通径 (mm) 尺寸(mm)
L D D1 D2 b-f Z-фd H1 D0
Q41F-10

Q41F-16

40 165 145 110 85 16-2 4-18 97 240
50 205 160 125 100 16-2 4-18 103 240
65 222 180 145 120 18-3 4-18 150 350
80 241 195 160 135 20-3 8-18 175 400
100 305 215 180 155 20-3 8-18 187 500
125 356 245 210 185 26-3 8-18 236 600
150 394 280 240 210 28-3 8-23 256 600

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
