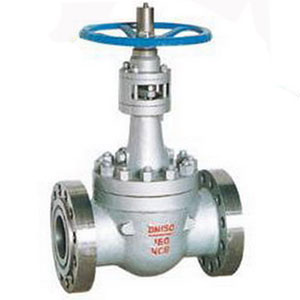

GQ47H、GQ47F型手动上装式轨道球阀

简要描述:产品概述通常阀门在开关过程,由于环境不同和压力升高,会增加阀门开启的扭矩,从而引起阀座磨损和驱动装置增大

  • 产品型号:GQ47H、GQ47F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:1687

详细介绍

GQ47H、GQ47F型手动上装式轨道球阀


  产品概述
通常阀门在开关过程,由于环境不同和压力升高,会增加阀门开启的扭矩,从而引起阀座磨损和驱动装置增大。轨道球阀的阀芯是通过机械收缩动作装置增大。轨道球阀的阀芯是通过机械收缩动作拉离阀座,阀芯旋转时不接触阀座,做无磨擦传动,当阀门关闭时,靠机械增压来密封,这意味着可以使用经济的驱动装置,同时能保证有足够的驱动器推力来 开关阀门。 由于轨道球阀独特的结构设计,做到开关无磨损、关断性能好等特点,能适合各种苛刻工况的要求。防火型设计、全金属结构设计,能适应低温-2001至高+600°C的各种工作温度,以及含颗粒、纤维等工况的特殊要求。 标准的抗硫型轨道阀,阀门接触介质的材料都是按美国腐蚀工程师协会标准NACE MR01-75的要求进行设计,并在制造过程中作严格的质量控制。 特点:传统的球阀,无论是浮动式或固定式,球体与阀座始终接触,开关扭矩大,密封面容易损伤,轨道球轮着启闭时,球体先偏转角,然后转动,开关全过程中球体与阀座脱离,故阀座不会被擦伤,并且启闭扭矩小。广泛适用于城建、化工、冶金、石油、制药、食品、饮料、环保等。

主要零部件材料
主要零部件材料
零件名称 材料
阀 体 WVB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀 盖 WVB ZG1Cr5Mo 18-8CrNi 18-12CrNiMo
阀 杆 2Cr13 38CrMoA1 1Cr18Ni9Ti 1Cr18Ni12Mo2aTi
球 体 WCB+HCr 1Cr5Mo 18-8CrNi 18-12CrNiMo
阀 座 PTFE/13Cr/CrNi  SS+STELLITE
螺 柱 B7/35CrMoA 1Cr17Ni2
螺 母 2H/45 2Cr13
填 料 PTFE/增强柔性石墨


主要连接尺寸

PN1.6~2.5 MPa主要连接尺寸图

PN1.6~2.5 MPa主要连接尺寸(mm)
DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
H1 220 230 240 260 307 360 410 483 512 543 581 617 672 723 758 791 828 870
H2 450 486 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 415 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1555
H4 370 400 440 460 480 500 550 600 650 713 760 820 875 930 962 1020 1285 1625

PN4.0MPa主要连接尺寸(mm)
DN 15 20 25 32 40 50 65 80 100

125

150 200 250 300 350 400 450 500
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
H1 230 240 260 280 320 360 436 492 527 607 649 701 750 750 790 832 875 910
H2 486 525 550 610 640 640 675 710 740 820 905 955 990 105 1100 1270 1450
H3 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1550
H4 400 440 460 480 500 550 600 650 713 777 835 890 950 980 1040 1305 1650
