Q61F型不锈钢三片式对焊球阀

简要描述:产品概述 Q61F不锈钢三片式对焊球阀属于手动类球阀

  • 产品型号:Q61F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:1769

详细介绍

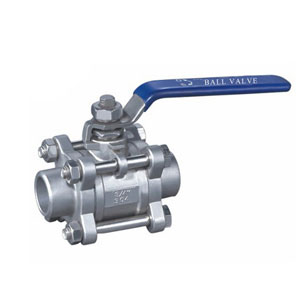

Q61F不锈钢三片式对焊球阀




产品概述
属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。 广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保等。



主要特点
1.公称压力:1.6-6.4MPa
2.适用温度范围:-20~232℃~350℃
3.适用介质:水、油、气及某些腐蚀性液体(W.O.G)。
4.对焊标准(SW):GB12224·ANSI B16·25



主要零件材料

主要技连接尺寸图

主要零件材料
1 零件名称 材质
2 阀体 不锈钢CF8M 碳钢WCB
3 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀盖 不锈钢CF8M 碳钢WCB
5 球体 不锈钢SS316 不锈钢SS304
6 阀杆 不锈钢SS316 不锈钢SS316
7 螺母 不锈钢SS304 不锈钢SS304
8 垫圈 不锈钢SS304 不锈钢SS304
9 手柄套 塑料 塑料
10 手柄 不锈钢SS304 不锈钢SS304
11 阀杆螺母 不锈钢SS304 不锈钢SS304
12 填料压盖螺母 不锈钢SS304 不锈钢SS304
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不锈钢SS304 不锈钢SS304

主要技连接尺寸

主要技连接尺寸(mm)
SIZE 1/4" 143/8" 17.51/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
  11.6 12.7 15 20 25 32 38 50 65 80 100
L 60 60 70 85 95 110 130 150 190 210 268
H 50 50 130 130 165 165 190 190 250 250 280
E 100 100 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5
