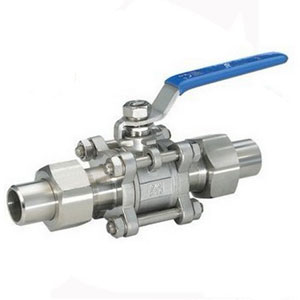

Q21F型不锈钢三片式活接对焊球阀

简要描述:

  • 产品型号:Q21F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:1629

详细介绍

Q21F不锈钢三片式活接对焊球阀


  产品概述

1.公称压力(MPa)1.6-6.4
2.适用温度℃-20℃-232℃-350℃
3.适用介质水、油、气体及某些腐蚀性液体(W.O.G)

主要零件材料

主要零件材料
序号 零件名称 材质
1 螺栓 不锈钢SS304
2 弹簧垫圈 不锈钢SS304
3 螺母 不锈钢SS304
4 阀盖 不锈钢CF8/CF8M
5 螺母 不锈钢CF8
6 套管 不锈钢CF8
7 垫圈 聚四氟乙烯PTFE
8 阀体 不锈钢CF8/CF8M
9 不锈钢CF8
10 阀座 聚四氟乙烯PTFE
11 阀杆 不锈钢SS316
12 填料 聚四氟乙烯PTFE
13 压紧螺母 不锈钢SS304
14 手柄 不锈钢SS304
15 弹簧垫圈 不锈钢SS304
16 螺母 不锈钢SS304
 17 锁片 不锈钢SS304
 18 手柄套 塑料

主要连接尺寸
主要连接尺寸(mm)
SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 21/2″ 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 82 90 112 120 145 185 210 268
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
P 10 10 10 13 13 16 16 18 18 20 20


上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
