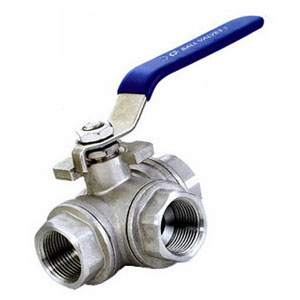

Q14F型L三通内螺纹球阀

简要描述:产品概述 LQ14F三通内螺纹球阀适用介质:水、油、气及某些腐蚀性液体W.O.G

  • 产品型号:Q14F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:2950

详细介绍

L型Q14F三通内螺纹球阀




产品概述
适用介质:水、油、气及某些腐蚀性液体W.O.G。适用范围:啤酒、饮料、 乳品、制药、生物工程等。

主要特点
1.公称压力:1.6-6.4MPa。
2.适用温度范围:-20~232℃~350℃。
3.适用介质:水、油、气及某些腐蚀性液体W.O.G。
4.适用范围:啤酒、饮料、 乳品、制药、生物工程等。

主要零件材料

主要连接尺寸图

主要零件材料
序号NO 零件名称 材质
  阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽 不锈钢CF8
14 锁定装置 不锈钢CF8
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8

主要连接尺寸
主要连接尺寸(mm)
SIZE d L H D1 B W1 W2 h 重量WT(g)
1/2" 12.7 64 53 97 32.0 22.4 35.0 10-24UNC 530
3/4" 16.0 76 63 126 38.0 22.4 35.0 10-24UNC 700
1" 20.0 87 66 126 43.5 22.4 35.0 10-24UNC 980
1 1/4" 25.0 96 81 145 48.0 22.4 35.0 10-24UNC 1950
1 1/2" 32.0 114 83 145 57.0 25.4 38.1 1/4-20UNC 2950
2" 38.1 142 96 204 71.0 25.4 38.1 1/4-20UNC 4450
