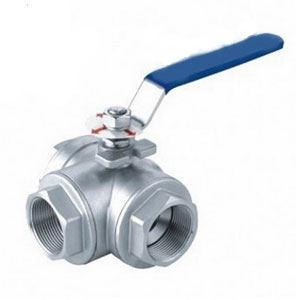

Q15F型三通内螺纹T球阀

简要描述:产品概述 1.公称压力:1.6-6.4MPa , 2.适用温度范围:-20~232℃~350℃ , 3.适用介质:水、油、气及某些腐蚀性液体W.O.G

  • 产品型号:Q15F
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3261

详细介绍

Q15F三通内螺纹T型球阀




产品概述

1.公称压力:1.6-6.4MPa ,

2.适用温度范围:-20~232℃~350℃ ,

3.适用介质:水、油、气及某些腐蚀性液体W.O.G。

4.适用范围:啤酒、饮料、 乳品、制药、生物工程等。



主要材料材质

主要材料材质
序号NO 零件名称 材质
1 阀体 不锈钢CF8M/CF8
2 阀盖 不锈钢CF8M/CF8
3 不锈钢CF8M/CF8
4 球垫 聚四氟乙烯PTFE
5 阀杆 不锈钢CF8M/CF8
6 填料 聚四氟乙烯PTFE
7 中口 聚四氟乙烯PTFE
8 大薄片 聚四氟乙烯PTFE
9 压盖螺母 不锈钢CF8M/CF8
10 手柄 不锈钢CF8M/CF8
11 流向指示牌 ALUMINUM
12 华司 不锈钢CF8
13 螺帽 不锈钢CF8
14 锁定装置 不锈钢CF8
15 皮套 塑料
16 盲盖 不锈钢CF8M/CF8

主要连接尺寸

主要连接尺寸图

主要连接尺寸(mm)
SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
11/4" 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
11/2" 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650


上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
