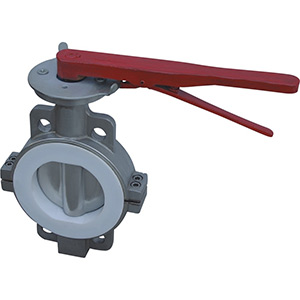

D71F4-16P型不锈钢对夹式半衬蝶阀

简要描述:产品概述 D71F4-16P不锈钢对夹式半衬蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节

  • 产品型号:D71F4-16P
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3613

详细介绍

D71F4-16P不锈钢对夹式半衬蝶阀




产品概述
是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。 另外,蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板 受介质作用力近似相等,转矩相反,因此启闭力矩较小。

对夹式半衬蝶阀结构特点
1.中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2.四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
3.轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
4.轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
5.轴的径向采用O型圈与金属垫的组合;
6.阀座镶在有弹性条的阀体的槽内;
7.采用可调弹性弹子定位。定位准确,结构简单。



D71F4-16P对夹式半衬蝶阀基本型号

基本型号
手动 DA71F/P 半衬 蜗轮传动 DA371F/P 半衬
DA71F3 全衬里 DA371F3 全衬里
DA71F4 全衬里 DA371F4 全衬里
DA71F46 全衬里 DA371F46 全衬里
气动 DA671F/P 半衬 电动 DA971F/P 半衬
DA671F3 全衬里 DA971F3 全衬里
DA671F4 全衬里 DA971F4 全衬里
DA671F46 全衬里 DA971F46 全衬里

主要零部件材料表
主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈钢 超低碳不锈阀
Z C P R PL RL
1 上、下阀体 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB 35(锻) CF8 CF8M CF3 CF3M
3 蝶板轴 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
4 衬里层/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
5 O型圈 FPM(氟橡胶)
6 弹性条(垫) Si(硅橡胶)
7 调节定位座 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
8 螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手轮 Q235
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
