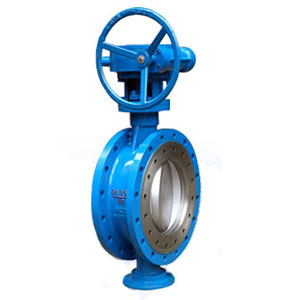

GWXDF3204H型双向流硬碰硬旋球阀

简要描述:世界上 精巧、性价比 高的球阀 管网系统大部分阀门,主要用来对介质进行截断与调节,这部分阀门在整个系统中所占比重大、用量多、要求阀门经久耐用性价比高,同时应能在介质正向流时进行调节与截断,在压差变换或检修时又可以防止介质倒流,即拥有双向切断功能

  • 产品型号:GWXDF3204H
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:8003

详细介绍

GWXDF3204H双向流硬碰硬旋球阀




世界上精巧、性价比高的球阀

管网系统大部分阀门,主要用来对介质进行截断与调节,这部分阀门在整个系统中所占比重大、用量多、要求阀门经久耐用性价比高,同时应能在介质正向流时进行调节与截断,在压差变换或检修时又可以防止介质倒流,即拥有双向切断功能。

目前,这部分在管网系统上,主要应用的有截止阀、闸阀、蝶阀以及球阀。截止阀和闸阀,拥有良好的双向切断功能.密封性能与使用寿命都不错,均为阀门始祖之一,但截止阀受截门型结构的先天限制,外形大操作力矩大,无法生产大口径,目前市场上大也只到DN400;闸阀则无调节功能用以调节流量存在闸板脱落的重大危险,而大口径闸阀同样以其庞大的外形和高度,在制造和运输中困难重重,蝶阀与闸阀相比有开闭时间短,搡作力矩小,安装空间小和重量轻等特性,部分工况采用蝶阀代替闸阀。

但一直来,蝶阀的密封性能并未完全达到市场要求,除中线衬胶蝶阀能在一定压力范围内可双向密封外,其他结构基本为单向流。中线结构受橡胶限制不能普及,经过改进,市场上出现了有不锈钢弹性片结构的双向蝶阀,但其价格高寿命有限,也未能普及。球阀以流阻小、寿命长等诸多优势,得到市场认可,但其价格高昂,目前主要应用于石油、天然气、煤气等介质较为重要的管线、在一般管网,特别是水系统应用极少。

阀门应用量为庞大的一般管网系统,到底有没有性能优越,价格适中,能双向密封,不受口径限制的阀门昵?

答案是肯定的多年设计经验开发出的双向流硬碰硬旋球阀是结合球阀的优越密封性能与蝶阀的优势结构性能研发而成的,其即拥有球阀双向密封、可调节、寿命长的实用优势,又具备蝶阀体积小、重量轻的优势,其实质为蝶式结构偏心半球阀!密封原理结合了固定球阀的前端密封与偏心蝶阀的强制密封,从而实现了高低压双向切断。在密封副的两个封面上可根据不同的硬度需要运用太空等离子喷漆、以太激光测射真空保护渗复堆焊等先进工艺,形成了马氏体不锈钢、奥氏体不锈钢,硬质合金,金属陶瓷,人造金钢石等梯度功能材料。能自动对正中心(自适应),自动越和补偿磨损,自动加以极高密封比压,瞬间关闭、瞬间打开密封副间无摩擦,打开时阀芯投彩不断内缩并后退、关闭阀芯投彩不断膨胀并前进,结构短,体积小可制造大口径、特大口径、超大口径的阀门,运输、安装、维护检修方便、运行可靠等一系列优点,成为阀门行业的一次重大的技术革命。
该阀以其优越的性价比,必将引起管网阀门的变革,它使得行普通管网特别是水系统管网也能以中低档价格享受火电、燃汽等高端系统同等的髙性能、高品质成为现实!



主要类型和工作原理

1、主要类型:本阀门的主要类型有:蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。
2、工作作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是阀芯三次曲面的切面(见图),因而其结合十分完美。有适应(中心自动定位重合)和补偿磨损功能因为转动中心偏离阀芯几何中心就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断前进、向外胀的实际效果,其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。打开各不同角度变化图:双向流阀门的主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座密封面紧贴阀板密封面传递压力,将阀座推向阀杆极限变形位置,使之密封良好。



型号说明

双向流硬碰硬旋球阀驱动方式
代号 3 6 7 9
驱动方式 蜗轮蜗杆 气动 液动 电动
双向流硬碰硬旋球阀连接型式
代号 4
连接型式 法兰
双向流硬碰硬旋球阀密封面材料
代号 H R Y
密封面材料 马氏体不锈钢 奥氏体不锈钢 硬质合金
双向流硬碰硬旋球阀公称压力
代号 6 10 16 25 40
公称压力(MPa) 0.6 1.0 1.6 2.5 4.0
双向流硬碰硬旋球阀壳体材料
代号 Z Q C I P R
材料 灰铸铁 球墨铸铁 WCB 1Cr5Mo、ZG1Cr5Mo 1Cr18Ni9Ti ZG1Cr18Ni9Ti 1Cr18Ni12MoTi、 ZG1Cr18Ni12MoTi
双向流硬碰硬旋球阀技术性能规范
公称通径(mm) 公称压力(MPa) 试验压力(MPa) 适用温 度(℃) 适用 介质
壳体强度试验 正向密封试验 反向密封试验
DN50~500 1.0 1.5 1.1 1.1 未注明为80℃以下, 可生产200℃ 以下 清水、污水、油品等

技术参数

双向流硬碰硬旋球阀技术性能规范
公称通径(mm) 公称压力(Mpa) 试验压力(Mpa) 适用温度(℃) 适用介质
壳体强度试验 正向密封试验 反向密封试验
DN50~3000mm 0.6 0.9 0.66 0.66 未注明为0~80℃可生产0~200℃ 清水、污水、油品等
1.0 1.5 1.1 1.1
1.6 2.4 1.76 1.76
2.5 3.75 2.76 2.76
4.0 6.0 4.4 4.4
双向流硬碰硬旋球阀主要设计制造标准
标准内容 标准号 标准名称
法兰标准 GB/T9113-2000 整体钢制管法兰
GB/T17241.6-1998 整体铸铁管法兰
结构长度标准 GB/T1221-2005 金属阀门结构长度
压力试验标准 GB/T13927-1992 通用阀门压力试验
JB/T9092-1999 阀门的试验检验
结构设计标准 GB/T12237-1989 通用阀门法兰和对焊连接钢制球阀
GB/T12238-1989 通用阀门法兰和对夹连接蝶阀
使用材料标准 GB/T12226-1989 通用阀门灰铸铁件技术条件
GB/12227-1989 通用阀门球墨铸铁技术条件
GB/T12229-1989 通用阀门碳素铸件技术条件
GB/T12230-1989 通用阀门奥式体钢铸件技术条件
双向流硬碰硬旋球阀主要零件材料
零部件名称 材料名称或代号
阀体 灰铸铁、球墨铸铁、WCB、碳钢
阀板 WCB、Q235、不锈钢
阀杆 不锈钢
阀座 WCB、Q235、不锈钢
双向流硬碰硬旋球阀驱动方式
驱动方式 手动 蜗杆 液动 电动 气动
型号 GWXDF207 GWXDF3207 GWXDF7207 GWXDF9207 GWXDF6207
型号 GWXDF204 GWXDF3204 GWXDF7204 GWXDF9204 GWXDF6204
双向流硬碰硬旋球阀电动头参数表
阀门公称通径(mm) 电动执行器型号规格 大控制转距(Nm) 输出转速(r/min) 电机功率(kw) 电机堵转电流(A)
50 SMR-10 100 18 0.25 7.21
65 SMR-10 100 18 0.25 7.21
80 SMR-20 200 18 0.55 15.4
100 SMR-20 200 18 0.55 15.4
125 SMR-40 300 18 0.75 18.34
150 SMR-40 450 18 1.1 28.00
200 SMR-60 450 18 1.1 28.00
250 SMR-100 900 18 2.2 36.75
300 SMR-100 900 18 2.2 36.75
350 Z120-18 1200 18 3.0 55.30
400 Z250-18 2500 18 5.5 84.35
450 Z350-10 3500 10 4.0 62.09
500 Z500-10 5000 10 5.5 84.35
600 Q600-0.5 6000 0.5 0.75 18.34
700 Q800-0.5 8000 0.5 1.1 28.00
800 Q1200-0.5 12000 0.5 1.5 28.14
900 Q1600-0.5 16000 0.5 2.2 36.75
1000 Q2000-0.5 20000 0.5 3.0 55.30
1200 Q3000-0.5 30000 0.5 4.0 62.09
1400 Q4000-0.5 40000 0.5 4.0 62.09
1600 Q6300-0.25 63000 0.25 5.5 84.35
1800 Q8000-0.25 80000 0.25 5.5 84.35
2000 Q12000-0.125 120000 0.125 5.5 84.35
双向流硬碰硬旋球阀安装尺寸图
双向流硬碰硬旋球阀安装尺寸表
通径DN A B C D E H L N__Фd
手动 气动 电动 手动 气动 电动 对夹式 法兰式 对夹式 法兰式
50 88 110 140 112 200 245 255 350 625 530 43 108 4-14 4-14
65 108 130 160 115 200 245 255 370 625 530 46 112 4-14 4-14
80 124 150 190 120 200 245 255 380 645 565 64 114 4-18 4-18
100 144 170 210 138 200 355 255 420 675 600 64 127 4-18 4-18
125 174 200 240 164 200 355 255 460 715 640 70 140 4-18 8-18
150 199 225 265 175 280 355 315 55 800 705 76 140 4-18 8-18
200 254 280 320 200 425 250 315 760 850 775 89 152 4-18 8-18
250 309 335 375 230 425 250 315 830 925 945 114 165 4-18 12-18
300 363 395 440 260 560 450 315 895 1035 1070 114 178 4-22 12-22
350 413 445 490 300 560 450 315 950 1070 1140 127 190 4-22 12-22
400 463 495 540 340 580 450 315 1190 1190 1210 140 216 4-22 16-22
450 518 550 595 350 580 650 714 1255 1250 1335 152 222 4-22 16-22
500 568 600 645 380 580 650 714 1305 1290 1415 152 229 4-22 20-22
600 667 705 755 450 660 850 810 1340 1455 1605 178 267 4-M24 20-26
700 772 810 860 480 550 850 810 1520 1585 1844 229 292 4-M24 24-26
800 878 920 975 530 550 1250 810 1710 1700 2040 241 318 4-M27 24-30
900 978 1020 1075 580 550 1250 863 1810 1965 2255 241 330 4-M27 24-30
1000 1078 1120 1175 650 750 1250 863 1960 2015 2380 300 - - -

检修维护与安装调试要点
1、阀门前后1DN长度内的管道上不能有缩径、弯管、波纹管等。
2、如果本阀门前后紧凑着安装蝶阀、液力自动阀、蝶式止回阀或蝶式缓闭止回阀:相邻两阀之间相隔直管段为不小于1DN的距离:
3、阀板在装配、安装、运输、维护检修或拆开时,要注意不能碰密封面,要采取严格的保护措施:
4、在装配、运输、安装、保管时阀板要呈关闭状态:
5、如有必要需拆开时,注意不要损坏轴套,防止圆锥丢失和轴套的散失:
6、装配、安装维护检修完毕要清除干净阀门内的金属屑、污物杂质,堆焊的密封面要抹拭干净:
7、无论卧式安装或立式安装,当无法确定流道方向时,阀门打开时,阀板为大面端头朝向进水方向;
8、长期不使用请用黄油涂复密封面或油纸、蜡纸覆盖密封面。
