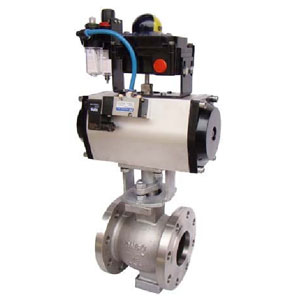

ZSJV型气动调节、切断型球阀

简要描述:ZSJV气动调节、切断V型球阀采用独特的偏心结构,具有结构紧凑,密封性能好、使用寿命长等特点,兼备调节和切断两种功能

  • 产品型号:ZSJV
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:6444

详细介绍

ZSJV气动调节、切断V型球阀




产品概述

采用独特的偏心结构,具有结构紧凑,密封性能好、使用寿命长等特点,兼备调节和切断两种功能。由于阀芯存在凸轮偏心,可以减小阀座磨损,增加密封性能。广泛应用于化工、电力、轻纺、食品、医药、造纸 等行业工艺介质进行截止或者调节控制。本系列产品公称压力等级 PN1.6、2.5、4.0、6.4;使用 温度-60—450℃,金属密封型密封等级为V级,软密封型为Ⅵ级,达到零泄露,流量特性为近似等百分比。

主要技术参数

主要技术参数
本体部分
阀体形式 直通铸造偏心球型阀
阀体材质 ZG230-450 ZG1Cr18Ni9Ti
公称通径 DN25-DN400
公称压力 PN1.6 2.5 4.0 6.4MPa
ANSI 150 300LB JIS 10K 20K 30K
连接形式 法兰 FF RF RTJ 等
结构长度 符合IEC534
阀盖形式 一体式
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式 偏心截球体
流量特性 近似等百分比
内件材质 标准材质组合及使用温度、压力请参阅附表
执行机构
气动 活塞式气动执行机构
单作用 气—开(弹簧复位)
双作用

气—开/气—关



主要零件材料及内部结构

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 密封圈 PTFE/PPL
3 垫片 PTFE/金属石墨缠绕垫片
4 根据实际工况而定
5 填料 PTFE/石墨
6 阀杆 2Cr13 2Cr13 2Cr13
7 填料压盖 WCB LCB WC9
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 密封圈 PTFE/PPL
3 垫片 PTFE/金属石墨缠绕垫片
4 根据实际工况而定
5 填料 PTFE/石墨
6 阀杆 304 316 316L
7 填料压盖 CF8 CF8M CF3M
注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

偏心示意图

偏心示意图

1.阀体 2.密封圈 3.阀轴 4.V型球芯
偏心距 E 的合理设计,关闭时,球芯产生一个偏心力,使球芯紧压密封圈,达到 佳密封效果;打开时,球芯与密封圈迅速脱离,有效防止密封圈磨损;



规格与技术参数

规格与技术参数数
公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数 Kv 20 30 50 100 150 240 370 620 940 1540 2400 3900 6150 9800
公称压力 PN(MPa) 1.6 4.0 6.4
流量特性 近似等百分比
固有可调比 100
额定转角(°) 90
配用执行机构 气动活塞式 单作用型号 参考执行机构
扭矩(Nm)
双作用型号
扭矩(Nm)
气源压力(MPa) 0.4~0.6
输入信号 20~100(KPa)、4~20(mA.DC)、1~5(V.DV)或以上信号分程控制


主要性能指标

主要性能指标
序号 项 目 气动 V 型球阀
1 基本误差<(%) ±2.5
2 回差<(%) 2.5
3 死区<(%) 2
4 始终点偏 差<(%) 气开 始点 ±2.0
终点
5 额定转角偏差<(%) ±2.5
6 额定流量系数偏差<(%) ±10


流量特性曲线

相对流量数值

固有流量特性对转角下的相对流量数值 单位:(%)
相对流量数值
转角 0 10 20 30 40 50 60 70 80 90
Q/Qmax 1 1.7 2.8 4.6 7.7 12.9 21.5 35.9 59.9 100


连接尺寸及标准

连接方式:对夹式(DN25-50) ;法兰式(DN65-400);
法兰标准:PN1.6 钢制法兰按GB/T9113.1、GB/T9119.8; PN4.0、6.4 钢制法兰按GB/T9113.2、GB/T9115.19;
密封面形式:PN1.6 为突面;PN4.0、6.4 为凹凸面,阀体为凹面;
连接方式:阀体法兰端面距可按照用户指定的标准制造; 如:ANSI、DIN、JIS 等标准;

气动活塞式偏心球阀外形尺寸及重量

外形尺寸单位(mm)
公称通径
DN
H H1 H2 H3 L L0 D 重量 气源接口
25 380 57 160 73 50 177 64 9 G1/8”
32 420 60 175 93 55 203 76 10 G1/4”
40 440 63 190 93 60 216 82 19
50 480 92 200 93 75 284 100 36
65 510 100 230 108 145 290   48
80 600 108 250 108 165 368   70
100 680 117 270 108 194 420   98
125 750 140 320 135 210 583   240
150 850 177 355 135 222 662   252
200 920 200 425 138 243 1359   340 M16ⅹ1.5
250 1150 252 520 138 297 1448   562
300 1400 270 575 138 338 1850   610
350 1500 300 655 138 450 1850   892
400 1600 340 740 138 500 1850   956

产品外形结构尺寸图

外形尺寸单位(mm)

注:本公司是浙江专业调节阀生产厂家,生产的调节阀种类有电动调节阀,气动调节阀,手动调节阀,流量调节阀,温度调节阀,风量调节阀压力调节阀,自力式调节阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在付设备时,本厂向需方付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复 快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
