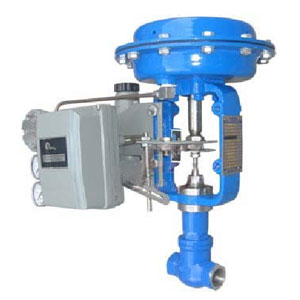

ZJSW型气动薄膜微小流量调节阀

简要描述:ZJSW气动薄膜微小流量调节阀是专门针对小流量调节而 开发的小口径调节阀

  • 产品型号:ZJSW
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:1812

详细介绍

ZJSW气动薄膜微小流量调节阀




产品概述

是专门针对小流量调节而 开发的小口径调节阀。它具有体积小、重量轻、性能高、用于微小流量的控制等特点。调节不干净介质时,应针对 其节流间隙小的问题,注意预防堵卡现象的发生。它适用于 液体、蒸汽等介质的注流量调节场合。
本系列调节阀采用模块化设计,可采用不同组合、配用 各种附件。

主要零部件参数

主要零部件参数
本体部分
阀体形式 直通锻造阀体
阀体材质 20# F22 304 316
公称通径 DN15~DN20
公称压力 PN1.6 4.0 10.0 16.0 20.0 32.0MPa
ANSI 150 300 600 900 1500LB
连接形式 法兰:FF RF RTJ 等
螺纹:NPT 焊接:SW BW
结构长度 符合 IEC534
阀盖形式 一体式
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式 单座柱塞式
流量特性 等百分比、线性
内件材质 标准材质组合及使用温度、压力请 参阅附表
执行机构
气动 气动薄膜多弹簧执行机构
单作用 气—开(弹簧复位)
双作用 气—开/气—关

主要技术参数

主要技术参数
公称通径(mm) G1/2" G3/4"
阀座直径(mm) 1.5 3 4 5 6 7 8 9
流量系数 Kv 0.0025 0.08 0.12 0.2 0.32 0.5 0.8 1
可调范围 30:01:00
公称压力 标准产品 1.6 4.0 6.4、10MPa
阀芯形式 单座柱塞型阀芯
流量特性 直线
作用形式 气开式、气关式
工作温度 普通型-40~230℃,散热片型 230~450℃,特殊订货 450~600℃
法兰标准 符合 JB78-59、JB79-59 标准,可按 JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构 ZHA/B 型多弹簧气动薄膜执行机构
可配附件 、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等
注: 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08 需特殊订货。

主要性能指标

主要性能指标
泄漏率 Ⅵ 级, 小于额定流量的 10-4
回差 不带, 小于全行程的 3%; 带, 小于全行程的 1%
基本误差 不带, 小于全行程的±5%; 带, 小于全行程的±1%
死区 不带 , 小于全行程的 3%; 带, 小于全行程的 1%注:测试使用填料为聚四氟乙烯填料。

允许压差

允许压差
执行机构 ZHA(B)-11
行程(mm) 10
有效面积(cm3) 200
气源接口尺寸 M16×1.5
公称通径(mm) G1/2" G3/4"
阀座直径(mm) 1.5 3 4 5 6 7 8 9
允许压差△P(MPa) 6.4 5.2 4.6
注:(1)ZHA:正作用执行机构 ;ZHB 反作用执行机构。

外形结构尺寸

外形结构尺寸 单位(mm)
公通通径(mm) G1/2" G3/4"
连接长度 L(mm) 92 92
高度 H(mm) 30 30
H2(mm) 330 330
D1(mm) 230 230

产品外形结构尺寸图

外形结构尺寸图
