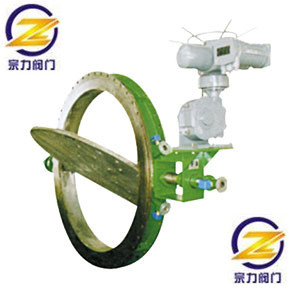

双水冷式超高温蝶阀

简要描述:本系列高温蝶阀广泛应用于冶金,化工,建材,电站等行业中的超高温气体管道中,作为高温气体介质调节或切断;与各种执行器(电动,气动,蜗轮)配套使用组成不同性能的阀门,可实现远距离控制和自动调节和切断。

  • 产品型号:GSD941W
  • 产品产地:浙江温州
  • 更新时间:0001-01-01
  • 访  问  量:4397

详细介绍

GSD941W双水冷式超高温蝶阀简介:

本系列高温蝶阀广泛应用于冶金,化工,建材,电站等行业中的超高温气体管道中,作为高温气体介质调节或切断;与各种行器(电动,气动,蜗轮)配套使用组成不同性能的阀门,可实现远距离控制和自动调节和切断。

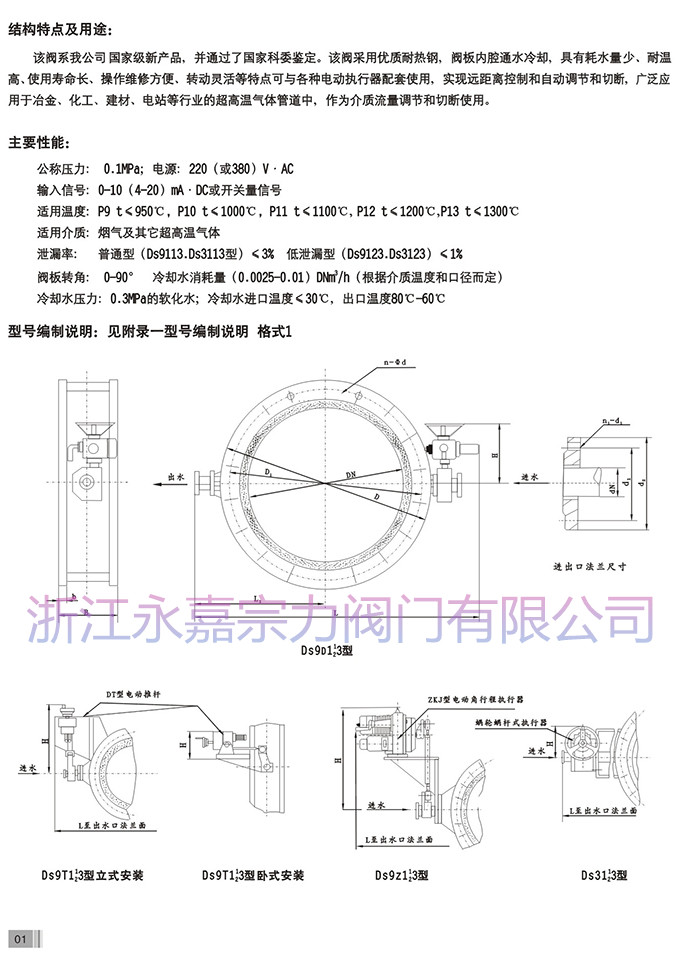

GSD941W双水冷式超高温蝶阀特点:
双水冷式超高温蝶阀采用优质碳钢和耐高温合金钢,内腔通水冷却,蝶板采用双层优质耐热高温合金钢,内腔通水冷却,在阀门出口处设有流量开关报警功能,同时在进出口设有二个流量调节阀;可保证蝶阀在高温工况下稳定运行工作,高工作温度可达1300℃(瞬时温度1400℃),具有耗水量少,耐高温,体积小,转动灵活,使用方便的特点。
GSD941W双水冷式超高温蝶阀主要性能规范:



称压
0.1MPA
配管法兰
GB/T9115
额定转角
0~900
泄漏量
≤3%
适用介质
高温烟气 含尘高温
安装方式
水平 垂直

工作温度
P9
P10
P11
P12
P13
950
1050
1150
1250
1350(瞬时温度≤1400

GSD941W双水冷式超高温蝶阀电动装置主要参数



产品型号
GSD941W-1PK
GSD941W-1PT
控制
两位开关型
调节型
电动装置型号
Z型 及其
ZKJ 及其他
电压
220V 380V AC
220V 380V AC
入信号

DC0~10(4-20)mA 其他

GSD941W双水冷式超高温蝶阀零件材质:



优质碳钢内加加耐高温合金钢隔热层
阀板
双层质耐热金钢(可据用设计度而
阀轴
优质耐高合金
填料

GSD941W双水冷式超高温蝶阀安装使用及配套说明

冷却水为0.3MPA软化水,水温≤30℃,冷却水消耗量为(0.01~0.03)DNm3/h..
1, 用户在进出口处的两个流量调节阀进行调节进口处的进水量,使出口处水温≤60~80℃,并调节出口的水流速大于进口处的流速,同时在阀门使用前确保阀板内腔注满水。
2, 确保冷却水足够循环,当流量开关报警时必须及时处理。
3, 当手动操作时,不得在手轮上再增加辅助杠杆,手轮顺时针旋转为阀开,反之为阀关。
4, 本阀可不平或垂直安装,但阀轴应处于水平位置,非水平安装请注明夹角,本阀可按使用要求设计制造,电动装置不允许做起吊用,并严禁碰撞。
5, 确保进出水管道系统畅通,同时出水管应高出阀门位置。
6, 电动执行机构技术参数及原理接线图请参阅电动执行机构说明书。
需附件请注明(伺服放大器,电动操作器,控制箱,配法兰等)
GSD941W双水冷式超高温蝶阀水进水管连接寸表:



规格
150
200
250
300
350
400
450
500
600
700
800
900
DN
20
20
20
25
25
25
32
32
40
40
40
40
D1
65
65
65
75
75
75
90
90
100
100
100
110
D
90
90
90
100
100
100
120
120
130
130
130
140
Z1-d1
4-10
4-10
4-10
4-10
4-10
4-10
4-12
4-12
4-12
4-12
4-12
4-12
H1
90
115
140
165
190
215
240
265
315
365
405
465
H2
165
200
200
250
270
300
325
400
400
500
500
500
规格
1000
1200
1400
1500
1600
1800
2000
2200
2400
2600
2800
3000
DN
50
65
65
65
80
80
80
80
80
80
80
80
D1
110
130
130
130
130
150
150
150
150
150
150
150
D
140
160
160
160
190
190
190
190
190
190
190
190
Z1-d1
4-12
4-12
4-12
4-12
4-16
4-16
4-16
4-16
4-16
4-16
4-16
4-16
H1
520
620
720
720
820
820
1030
1130
1230
1330
1430
1530
H2
660
760
860
915
900
1120
1220
1340
1480
1580
1680
1780

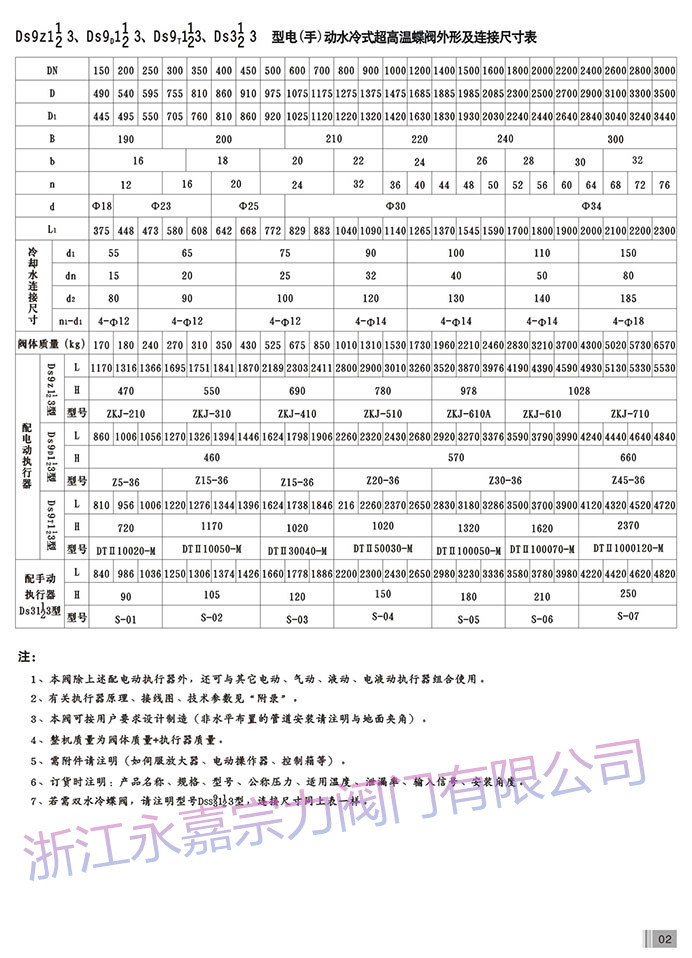

GSD941W双水冷式超高温蝶阀外形及连接尺寸:



DN
D
D1
B
b
n-d
L1
GSD941W-1PT
GSD941W-1PK
L
H
型号
L
H
型号
150
375
335
190
16
12-φ18
375
1170
470
ZKJ-210
860
460
Z5-36
200
440
395
12-φ18
448
1316
1006
250
490
445
12-φ18
473
1366
1056
300
540
495
220
16-φ22
580
1695
550
ZKJ-310
1270
Z10-36
350
595
550
20
1622
608
1751
1344
400
645
600
20-φ22
642
1841
1396
450
695
650
20-φ22
668
1870
1446
500
860
810
24-φ22
772
2189
690
ZKJ-410
1624
Z15-36
600
975
920
210
24-φ26
829
2303
1798
700
1075
1020
24-φ26
883
2411
1906
800
1175
1120
28-φ30
1040
2800
780
ZKJ-510
2260
570
Z20-36
900
1275
1220
28-φ30
1090
2900
2320
1000
1375
1320
220
24
32-φ30
1140
3010
2430
1200
1575
1520
36-φ30
1265
3260
2680
1400
1790
1730
40-φ30
1370
3520
978
ZKJ-610A
2920
Z30-36
1500
1890
1830
240
28
40-φ30
1545
3870
3270
1600
1990
1930
44-φ30
1590
3976
3376
1800
2290
2230
48-φ30
1700
4190
1028
ZKJ-610
3590
2000
2505
2440
52-φ30
1800
4390
3790
2200
2705
2640
300
56-φ33
1900
4590
3990
2400
3030
2960
64-φ33
2000
4930
ZKJ-710
4240
660
Z45-36
2600
3230
3160
68-φ33
2100
5130
4440
2800
3430
3360
72-φ36
2200
5330
4640
3000
3630
3560
76-φ36
2300
5530
4840
