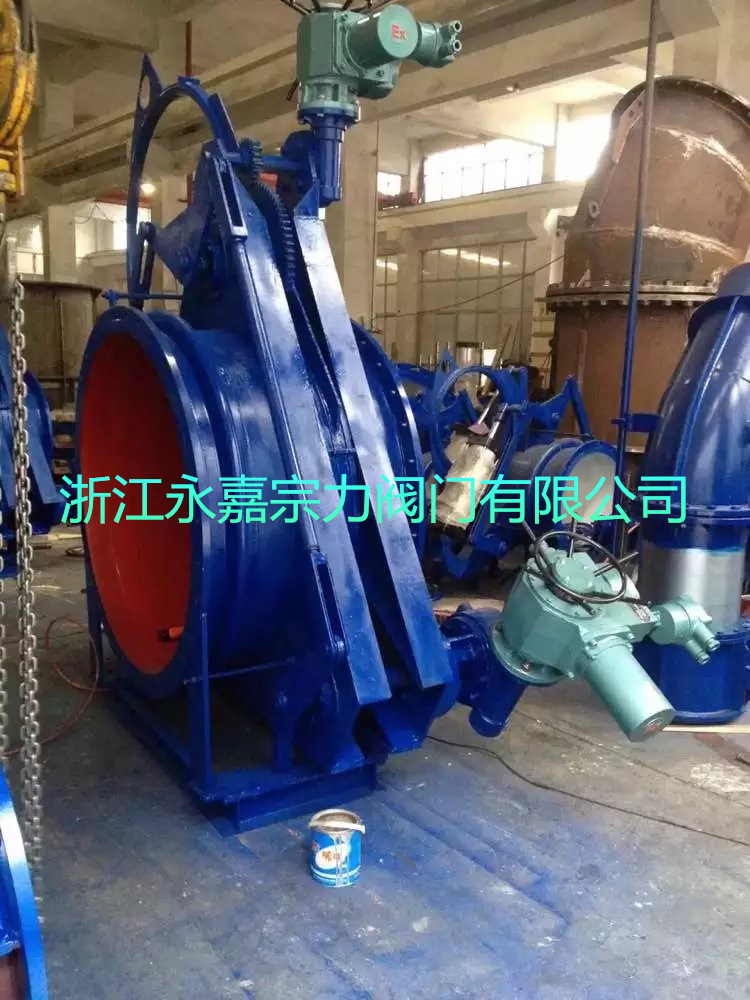

D943X电动盲板阀产品概述:
电动盲板阀有两个电动推杆,表中为单个电动推杆的功率:根据用户要求,本阀可配套电控箱,并可实现程序动作及实现计算机控制,具体要求须在合同中详细说明。
公称通径:300-2000
公称压力:0.05-0.25Mpa
适用温度:≤300℃
适用介质:煤气及有毒、有害、易燃气体
一、阀门组成及动作原理
电动盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的电动推杆I和夹紧、松开的电动推杆II组成。关闭:电动推杆II动作,密封副脱开,然后电动推杆I动作,扇形阀板由开到关,关到位后,电动推杆II再反方向动作,密封副夹紧,关阀结束。开阀则反之。
本公司可配套提供本阀门专用的电气控制箱,详见《电动扇形盲板阀专用电气控制箱》。
二、电动盲板阀结构简图
DN
|
L
|
D
|
D1
|
n-do
|
b
|
B
|
H1
|
H2
|
E
|
F
|
G
|
n-d1
|
电动推杆
|
参考重量kg
|
|
电压V
|
功率KW
|
||||||||||||||
500
|
600
|
645
|
600
|
20-22
|
20
|
740
|
680
|
510
|
550
|
345
|
100
|
8-18
|
AC380V
50Hz |
0.55
|
665
|
600
|
630
|
755
|
705
|
20-26
|
20
|
900
|
850
|
500
|
550
|
345
|
100
|
8-18
|
0.75
|
1080
|
|
700
|
630
|
960
|
810
|
24-26
|
20
|
1050
|
930
|
533
|
910
|
455
|
-
|
4-18
|
1.1
|
1250
|
|
800
|
630
|
975
|
920
|
24-30
|
20
|
1180
|
1100
|
590
|
910
|
455
|
-
|
4-18
|
1.1
|
1560
|
|
900
|
800
|
1075
|
1020
|
24-30
|
20
|
1300
|
1300
|
775
|
1000
|
520
|
150
|
8-18
|
1.5
|
2300
|
|
1000
|
800
|
1175
|
1120
|
28-30
|
20
|
1450
|
1500
|
882
|
1300
|
600
|
190
|
8-18
|
1.5
|
2810
|
|
1200
|
850
|
1375
|
1320
|
32-30
|
26
|
1650
|
1670
|
932
|
1400
|
850
|
-
|
4-30
|
2.2
|
3750
|
|
1400
|
850
|
1575
|
1520
|
36-30
|
26
|
1995
|
1925
|
1035
|
1210
|
760
|
190
|
8-33
|
3.0
|
4350
|
|
1600
|
850
|
1790
|
1730
|
40-30
|
26
|
2250
|
2320
|
1140
|
1140
|
760
|
170
|
8-33
|
3.0
|
4990
|
注:每台阀门有两个电动推杆,表中为单个电动推杆的功率:根据用户要求,本阀可配套电控箱,并可实现程序动作及实现计算机控制,具体要求须在合同中详细说明。
