F943X电动扇形眼镜阀

简要描述:电动扇形眼镜阀又名电动扇形盲板阀,主要由左阀体、右阀体、扇形闸 板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。

  • 产品型号:F943X电动扇形眼镜阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5622

详细介绍

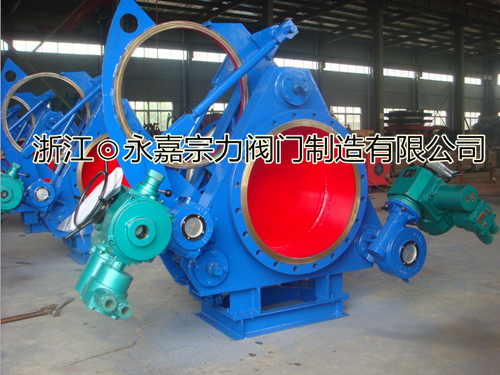

F943X电动扇形眼镜阀


型号:F943X口径(DN)3001000(mm)压力(PN)0.050.25(Mpa)





产品介绍



产品概述

电动扇形眼镜阀又名电动扇形盲板阀,主要由左阀体、右阀体、扇形闸 板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采 用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸板上,便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺 母进行夹紧,自锁性好。电动扇形眼镜阀设有不锈钢波纹管,具有伸缩性强、使用寿命长等特点。

主要性能参数



F943X电动扇形眼镜阀主要性能参数

公称压力MPa

0.25

0.15

0.10

0.05

密封试验压力MPa

0.275

0.165

0.11

0.055

强度试验压力MPa

0.375

0.225

0.15

0.075

驱动源

压缩空气0.4-0.6MPa 油压压力6.3MPa 3380V50HZ

适用温度

丁腈橡胶

硅橡胶

氟橡胶

-20-100

-20-250

-20-300

适用介质

煤气、其他可燃气体

启闭时间S

≤60

主要零部件材料

阀体、闸板为碳钢;阀杆为不锈钢;密封圈为硅橡胶



产品外形结构尺寸



F943X电动扇形眼镜阀外形结构尺寸(mm)

DN

D

D1

b

n-φd

L

300

440

395

22

12-φ22

580

350

490

445

24

12-φ22

580

400

540

495

24

16-φ22

680

450

595

550

24

16-φ22

680

500

645

600

24

16-φ22

680

600

755

705

26

20-φ26

680

700

860

810

26

24-φ26

680

800

975

920

26

24-φ30

680

900

1075

1020

26

24-φ30

710

1000

1175

1120

26

28-φ30

710

1100

1275

1220

26

28-φ30

710

1200

1375

1320

26

32-φ30

730

1300

1475

1420

26

32-φ30

830

1400

1575

1520

26

36-φ30

830

1500

1675

1620

26

36-φ30

830

1600

1790

1730

26

40-φ30

830



安装使用说明

电动扇形盲板阀安装完毕后,应做支架固定阀门底座,在动作时阀门受力于支架上。首先启动电动夹紧装置把左右阀体位移,阀体和闸板完全脱离,在开启闸板电动装置,闸板开启或关闭,随后再启动电动夹紧装置,检查左右阀体是否紧贴在阀体上及电动装置工作时限位开关是否工作。
