FS948W电动蝶式放散阀

简要描述:FS948W电动蝶式放散阀由阀体、蝶板、连杆、消声器、排风筒等部 件组成。用手动杠杆机构或电动装置转动蝶板达到阀门启闭,来实现不停止鼓风机的情况下减少或完全停止向高炉送风,将多余的气体排到大气中。

  • 产品型号:FS948W电动蝶式放散阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:7829

详细介绍

FS948W电动蝶式放散阀产品实物图


型号:FS948W口径(DN)4001400(mm)压力(PN)0.25(Mpa)



产品介绍



产品概述

FS948W电动蝶式放散阀由阀体、蝶板、连杆、消声器、排风筒等部 件组成。用手动杠杆机构或电动装置转动蝶板达到阀门启闭,来实现不停止鼓风机的情况下减少或完全停止向高炉送风,将多余的气体排到大气中。 FS948W电动蝶式放散阀其构造上特殊的地方,是可以进行远距离操纵的电动驱动。移动放风阀阀瓣的大小,能方便地改变风量的大小,通过放风阀上的自动位置反幅输出信号。用DFP-09电动操作器显示阀门开度的大小。只要控制电动操作器,即可达到所需风量。 FS948W电动蝶式放散阀适用于建材、冶金、化工、电站等行业部门的通风管道上,作为自动调节或远距离控制设备所需风量的装置。给定风压条件下,通过伺服放大器、电动操作器、阀位反馈等装置自动控制所需风量,结构简单,操作方便;为了阀门开启线性度好,采用双阀瓣结构。

主要性能参数

公称通径:4001400
公称压力:0.25MPa
适用温度:≤250℃
驱动方式:手动、电动、液动;
适用介质:空气及其它气体;

产品外形结构尺寸



FS948W电动蝶式放散阀外形结构尺寸(mm)



DN

D1

D

L

b

n-φn

H

H1

H2

φ

电动装置

重量(Kg)



型号

功率KW

手动

电动



400

495

540

350

16

16-φ22

650

380

660

350

WQ30

0.09

205

225



450

550

595

370

16

16-φ22

700

380

690

350

228

250



500

600

645

400

20

20-φ22

730

450

720

400

WQ60

0.18

265

300



600

705

755

530

20

20-φ26

870

525

780

400

403

440



700

810

860

600

24

24-φ26

1070

600

830

500

650

685



800

920

975

750

24

24-φ30

1190

700

880

500

WQ90

0.37

850

890



900

1020

1075

750

24

24-φ30

1510

750

930

600

1100

1140



1000

1120

1175

800

28

28-φ30

1680

800

1000

600

WQ120

0.55

1380

1430



1200

1320

1375

900

32

32-φ30

1880

900

1100

700

1880

1930



1400

1520

1575

1000

36

36-φ30

2110

1050

1250

700

2530

2590

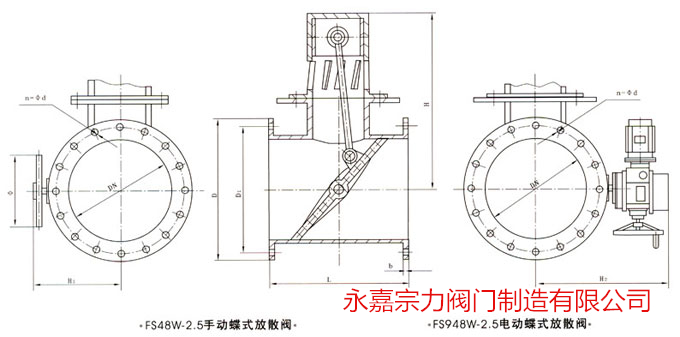

产品外形结构尺寸图

电动碟式放散阀

注:FS48W-2.5FS948W-2.5电动蝶式放散阀(手、放风阀)的结构图、外形尺寸表及文字等信 息仅供参考用,如有改动不另行通知。


订货须知

需提供:1、产品型号 2、产品的名称 3FS48W-2.5FS948W-2.5电动蝶式放散阀(手、放风阀)的公称通径(mm) 4、公称压力 5、流量特性 6、阀体材质等参数。 另外可根据客户要求,订制非标产品,欢迎来电咨询。

声明:本文中所有文字、数据、图片均只适用于参考,FS948W电动蝶式放散阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-67975099
