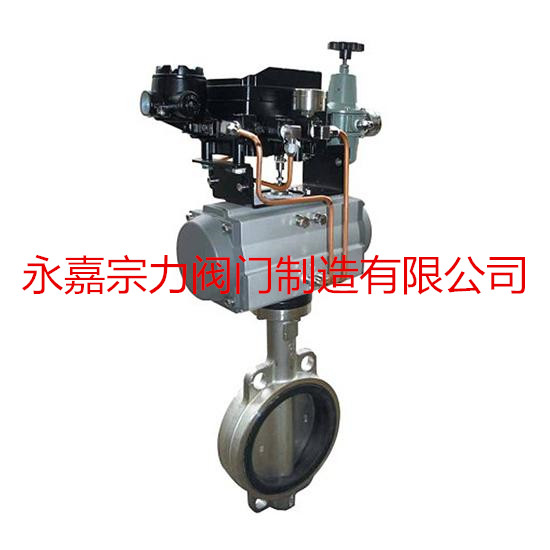

ZSHWX气动衬胶蝶阀

简要描述:气动蝶阀是我公司新开发的长寿命节能型蝶阀。蝶阀采用三维偏心原理设计,弹性密封和硬软多层次密封兼容的加工新工艺,使蝶阀在运行工作时密封可靠,可达到 气密封无泄漏,采用偏心设计延长阀门使用寿命

  • 产品型号:ZSHWX气动衬胶蝶阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3960

详细介绍

概述:

 气动蝶阀是我公司新开发的长寿命节能型蝶阀。蝶阀采用三维偏心原理设计,弹性密封和硬软多层次密封兼容的加工新工艺,使蝶阀在运行工作时密封可靠,可达到 气密封无泄漏,采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构,具有输出力矩大、体积精小、性能稳定可靠等特点。同阀门定位器或电磁阀配套 使用可实现比例调节或开关控制,适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的 自动化控制系统中。

主要技术参数:



公称通径DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

800

额定流量系数(CV)

95

175

270

375

740

1400

2100

3250

4680

6200

8100

11000

15800

21000

29000

38000

大转角(σ°)

90°

工作气源压力(MPa)

0.4~0.8

工作温度范围

-40~250

输入信号

(电信号:4~20mA□dc)220VAC、24VDC

公称压力(MPa)

1.0、1.6

配用气接管

φ6×1(G1/8)

φ8×1.5(G1/4)

φ12×2(G3/8)

连接型式及标准

对夹式、按JB81-94

阀体材料

304、316、316Lz中ZG25

阀芯材料

304、316、316L

阀座材料

316、F4



订货须知:

 1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求

上欧阀门售后服务承诺


对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:


一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
