概述

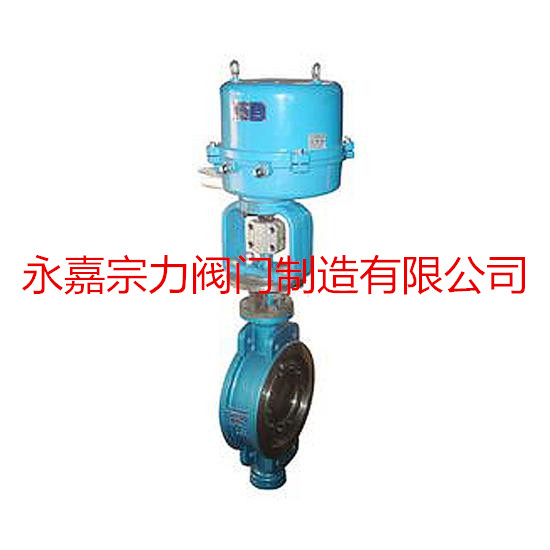

电动高性能调节、切断蝶阀是采用多层次密封的长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工 艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等 腐蚀性介质的管道上。
特点
本系列蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
生产制造采用标
设计标准 |
GB/T12238-1989、JB/T8527-1997、GB/T4213-2008 |
法兰连接尺寸 |
JB/T79.1(2)-94、GB/T9113.1(2)-2000 |
结构长度 |
GB/T12221-2005 |
压力试验 |
GB/T13927-1992;JB/T9092-1999 |
主要技术参数
公称通径 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
流量系数 (CV) |
95 |
175 |
270 |
375 |
740 |
1400 |
2100 |
3250 |
4680 |
6200 |
8100 |
11000 |
15800 |
21000 |
29000 |
38000 |
|
大转角(α°) |
90° |
||||||||||||||||
工作电压 |
220VAC、380VAC |
||||||||||||||||
工作温度范围℃ |
-40~250 |
||||||||||||||||
输入信号 |
4~20mADC、220VAC、24VDC |
||||||||||||||||
公称压力(MPa) |
1.6、4.0、6.4 |
||||||||||||||||
连接形式及标准 |
对夹式、法兰式 |
||||||||||||||||
阀体材料 |
ZG25、304、316、316L |
||||||||||||||||
阀芯材料 |
304、316、316L |
||||||||||||||||
阀座材料 |
304、316、F4 |
||||||||||||||||
流量特性 |
近似等百分比 |
||||||||||||||||
泄漏等级 |
V、VI |
执行机构
3610R系列电动执行器,是以AC220单相交流电源作为驱动电源,接受来自DCS、PLC系统或调节仪表操作器的DC4~20mA、 DC0~10mA或DC1~5V控制信号的全电子式执行机构,该执行机构具备动作切换功能以及开度信号功能和手动等功能。大口径蝶阀一般采用380VAC 电动执行器,国内品牌如上海澳托克,扬州电力,天津二通等;国外品牌有英国罗托克、法国伯纳德、德国西博思(西门子)等。

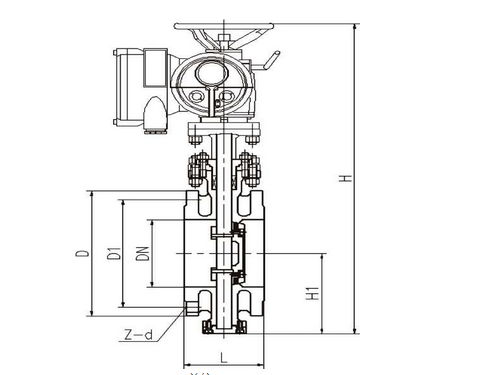

外形尺寸及重量
单位:mm
公称通径 |
结构长度L |
外形尺寸 |
连接尺寸PN1.6MPa |
参考重量 |
||||
DN |
法兰式 |
对夹式 |
H |
H |
D |
D1 |
Z-d |
(kg) |
50 |
108 |
43 |
112 |
530 |
165 |
125 |
4-18 |
19 |
65 |
112 |
46 |
115 |
530 |
185 |
145 |
4-18 |
22 |
80 |
114 |
49 |
120 |
565 |
200 |
160 |
8-18 |
25 |
100 |
127 |
56 |
138 |
600 |
220 |
180 |
8-18 |
28 |
125 |
140 |
64 |
164 |
640 |
250 |
210 |
8-18 |
43 |
150 |
140 |
70 |
185 |
705 |
285 |
240 |
8-22 |
50 |
200 |
152 |
71 |
200 |
775 |
340 |
295 |
12-22 |
64 |
250 |
165 |
76 |
243 |
945 |
405 |
355 |
12-26 |
99 |
300 |
178 |
83 |
250 |
1070 |
160 |
410 |
12-26 |
130 |
350 |
190 |
92 |
280 |
1140 |
520 |
470 |
16-26 |
188 |
400 |
216 |
102 |
305 |
1210 |
580 |
525 |
16-30 |
270 |
450 |
222 |
114 |
350 |
1335 |
640 |
585 |
20-30 |
350 |
500 |
229 |
127 |
380 |
1415 |
715 |
650 |
20-33 |
375 |
600 |
267 |
154 |
445 |
1605 |
840 |
770 |
20-36 |
560 |
700 |
292 |
165 |
480 |
1844 |
910 |
840 |
24-36 |
610 |
800 |
318 |
190 |
530 |
2040 |
1025 |
950 |
24-39 |
880 |
订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性)
3、阀作用形式(电-关式或电-开式)
4、流量特性
5、阀前、阀后压力
6、阀体、阀芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氧气、氯气、氢气);
8、使用不锈钢连接件;
三、若已经由设计单位选定我公司的产品型号,请按型号直接向我公司销售部订购.
四、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关.
上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站http://www.cnzlfm.com/
