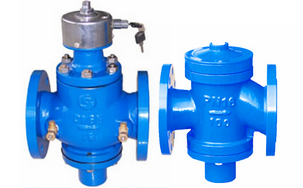

自力式流量控制阀

简要描述:自力式流量控制阀,ZL47F自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量,并将通过阀门的流量保持恒定。可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确,操作简单,运做平稳,性能可靠,使用寿命长。自力式流量控制阀应用于集中供热、中央空调等水系统中,使管网的流量调节一次完成,把调网工作变为简单的流量分配。自力式流量控制阀免除了热源切换时流量重新分配工作,有效地解决管网的水力失调。

  • 产品型号:ZL47F
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:3990

详细介绍

自力式流量控制阀,ZL47F自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量,并将通过阀门的流量保持恒定。可使系统流量自动互定在预先设置的设定直。该阀门流量调节准确,操作简单,运做平稳,性能可靠,使用寿命长。自力式流量控制阀应用于集中供热、中央空调等水系统中,使管网的流量调节一次完成,把调网工作变为简单的流量分配。自力式流量控制阀免除了热源切换时流量重新分配工作,有效地解决管网的水力失调。

产品特点

1、可按设计要求或实际要求设定流量,自动消除系统的压差波动,保持流量不变。
2、克服系统冷热不均现象,提高供冷水(热水)的质量。
3、彻底解决近端压差大,远差压差的矛盾。
4、减少系统循环水量,减低系统阻力。
5、减少设计工作量,不需对管道进行繁琐的水力平衡计算,管网设计简单,维修方便,节约造价。
6、采用先进的技术膜片,理论误差为零,且可承受0.8的压差,整圈流量显示均为测试值。

零部件材料



零件名称 材料
阀体、阀盖 灰铸铁、球铁、铸钢、不锈钢
阀杆 不锈钢
阀瓣 铸铜
膜片 丁腈橡胶

性能规范

型号 ZL47F-16
公称压力 1.6 MPa
壳体试验压力 2.4MPa
使用介质 水、油等非腐蚀性液体
介质温度 0-80℃

主要外形尺寸

产品型号 公称通径 (mm) L H1 H2 流量控制范围 m3/h
ZL47F-16 15 110 122 70 0.1~1
ZL47F-16 20 110 122 70 0.1~1.5
ZL47F-16 25 115 137 74 0.2~2
ZL47F-16 32 160 182 91 0.5~4
ZL47F-16 40 200 191 147 1~6
ZL47F-16 50 215 197 147 2~10
ZL47F-16 65 230 205 154 3~15
ZL47F-16 80 275 259 181 5~25
ZL47F-16 100 290 268 211 10~35
ZL47F-16 125 315 334 227 15~50
ZL47F-16 150 350 357 260 30~80
ZL47F-16 200 430 407 303 40~180
ZL47F-16 250 520 452 367 100~300
ZL47F-16 300 635 486 430 150~500
ZL47F-16 350 670 555 495 200~700

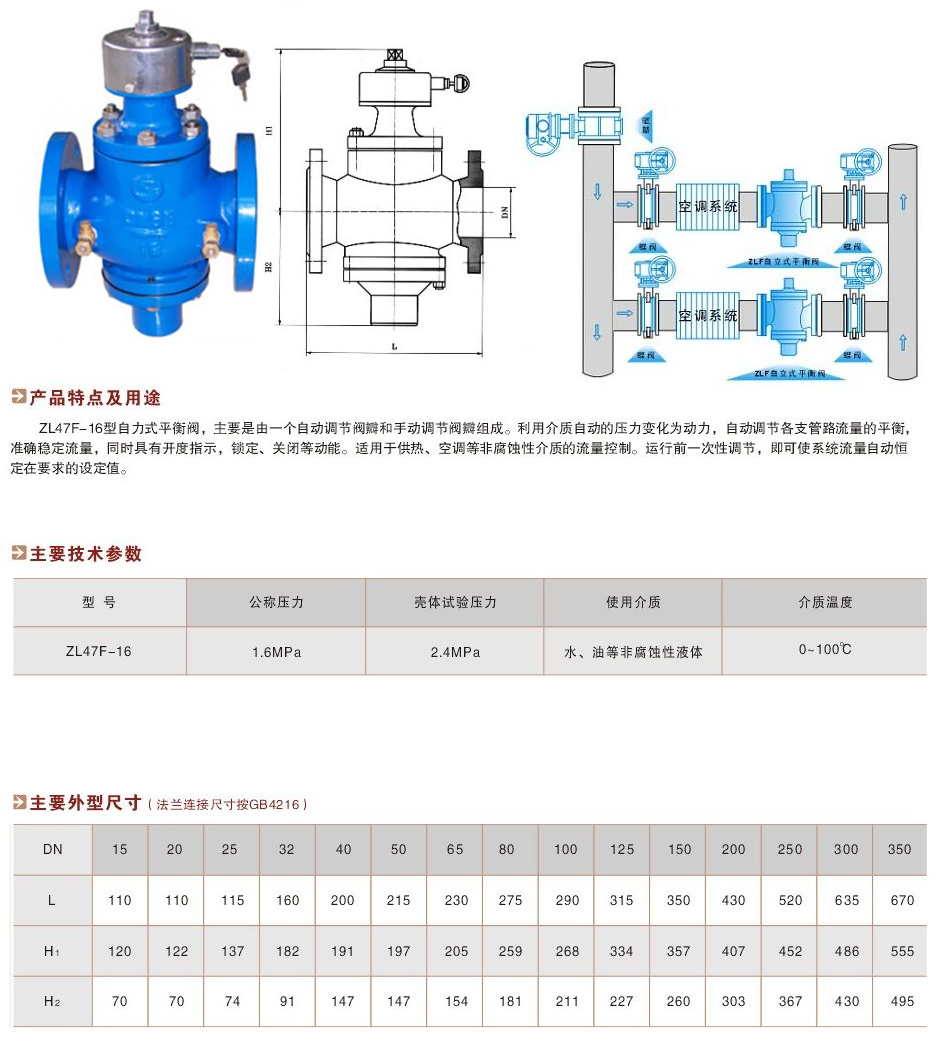

自力式流量控制阀,ZL47F自力式流量控制阀尺寸结构图:
