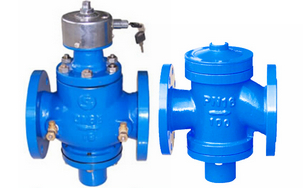

简要描述:自力式流量平衡阀,ZL47F自力式流量平衡阀主要是由一个自动调节阀瓣和手动调节阀瓣组成。利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。平衡阀,自力式平衡阀,自动调节平衡阀自力式平衡阀利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。适用于“供热、空调等非腐蚀性介质的流量控制。自力式平衡阀运行前一次性调节,即可使系统流量自动恒定在要求的设定值。
产品分类
相关新闻
Related Articles详细介绍
自力式流量平衡阀,ZL47F自力式流量平衡阀主要是由一个自动调节阀瓣和手动调节阀瓣组成。利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。平衡阀,自力式平衡阀,自动调节平衡阀自力式平衡阀利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。适用于“供热、空调等非腐蚀性介质的流量控制。自力式平衡阀运行前一次性调节,即可使系统流量自动恒定在要求的设定值。
自力式流量平衡阀,ZL47F自力式流量平衡阀产品特点:
ZL47F自力式平衡阀,主要是由一个自动调节阀瓣和手动调节阀瓣组成。利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。适用于“供热、空调等非腐蚀性介质的流量控制。运行前一次性调节,即可使系统流量自动恒定在要求的设定值。
产品特点
1、可按设计要求或实际要求设定流量,自动消除系统的压差波动,保持流量不变。
2、克服系统冷热不均现象,提高供冷水(热水)的质量。
3、彻底解决近端压差大,远差压差的矛盾。
4、减少系统循环水量,减低系统阻力。
5、减少设计工作量,不需对管道进行繁琐的水力平衡计算,管网设计简单,维修方便,节约造价。
6、采用先进的技术膜片,理论误差为零,且可承受0.8的压差,整圈流量显示均为测试值。
零部件材料
零件名称 | 材料 |
阀体、阀盖 | 灰铸铁、球铁、铸钢、不锈钢 |
阀杆 | 不锈钢 |
阀瓣 | 铸铜 |
膜片 | 丁腈橡胶 |
性能规范
型号 | ZL47F-16 |
公称压力 | 1.6 MPa |
壳体试验压力 | 2.4MPa |
使用介质 | 水、油等非腐蚀性液体 |
介质温度 | 0-80℃ |
主要外形尺寸
产品型号 | 公称通径 (mm) | L | H1 | H2 | 流量控制范围 m3/h |
ZL47F-16 | 15 | 110 | 122 | 70 | 0.1~1 |
ZL47F-16 | 20 | 110 | 122 | 70 | 0.1~1.5 |
ZL47F-16 | 25 | 115 | 137 | 74 | 0.2~2 |
ZL47F-16 | 32 | 160 | 182 | 91 | 0.5~4 |
ZL47F-16 | 40 | 200 | 191 | 147 | 1~6 |
ZL47F-16 | 50 | 215 | 197 | 147 | 2~10 |
ZL47F-16 | 65 | 230 | 205 | 154 | 3~15 |
ZL47F-16 | 80 | 275 | 259 | 181 | 5~25 |
ZL47F-16 | 100 | 290 | 268 | 211 | 10~35 |
ZL47F-16 | 125 | 315 | 334 | 227 | 15~50 |
ZL47F-16 | 150 | 350 | 357 | 260 | 30~80 |
ZL47F-16 | 200 | 430 | 407 | 303 | 40~180 |
ZL47F-16 | 250 | 520 | 452 | 367 | 100~300 |
ZL47F-16 | 300 | 635 | 486 | 430 | 150~500 |
ZL47F-16 | 350 | 670 | 555 | 495 | 200~700 |
自力式流量平衡阀,ZL47F自力式流量平衡阀尺寸结构图:
