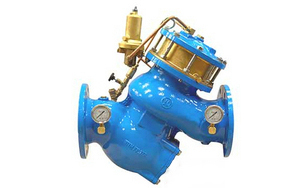

过滤活塞式可调减压流量控制阀

简要描述:YQ980012多功能控制阀控制阀是一种稳定阀后压力同时控制流量不大于设定量大值的目控阀门,这种稳定不受阀前供水系统流量及压力变化的影响. 然而当阀前流量小于设定值时, 主阀全开, 不会增加流量.

  • 产品型号:YQ980012
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:3114

详细介绍

YQ980012型过滤活塞式可调减压流量控制阀概述:
YQ980012多功能控制阀控制阀是一种稳定阀后压力同时控制流量不大于设定量大值的目控阀门,这种稳定不受阀前供水系统流量及压力变化的影响. 然而当阀前流量小于设定值时, 主阀全开, 不会增加流量.
由毕托管传递压差信号给限流导阀, 限流导阀和针阀执行两路控制,通过限流导阀调节摞栓的调节, 使阀后流量达到设定值,通过减压导阀调节摞栓的调节,来控制主阀上游压力; 活塞下腔有节流孔与下游相通, 可绶冲阀门的关闭. 主阀两端压力差是阀门启. 闭的驱动能源.
YQ980012型过滤活塞式可调减压流量控制阀主要用于给. 排水. 消防. 空调和各类工矿企业等供水管网中需要过滤又要稳定阀后压力并对流量实现控制的场所和工况.

YQ980012型过滤活塞式可调减压流量控制阀特点:
1.一个阀能对阀后压力和流量同时实现控制, 并对介质可以过滤.
2.毕托管向极敏感的限流导阀传递压差信号, 无需也孔板孔口节流, 无压力损失, 节能!
3.只需通过调节摞栓对减压导阀和限流导阀进行调节, 能对下游压力和流量实现设定值的控制, 操作简单且准确.
4.Y形宽体阀腔, 流阻小. 抗汽蚀性强, 无噪音.
5.日介质自身压力自控, 无需外供驱动源.
6.主阀体的进口法兰与阀座之间设置了过滤器, 节省投资成本和安装费用.
7.内外表面均喷涂环保涂层, 确保产品的防腐蚀及安全性.

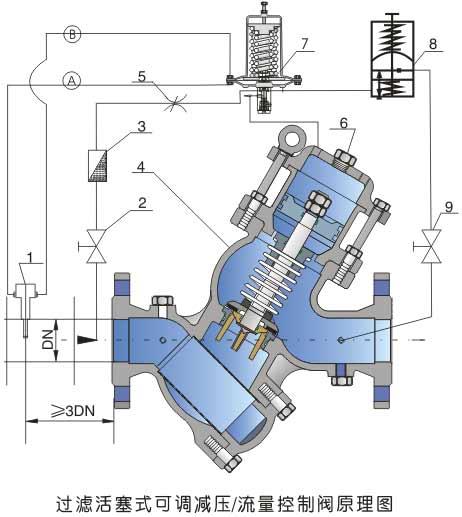

1.毕托管 2.球阀 3.过滤器 4.主阀 5.针阀 6.开度指示器 7.限流导阀 8.减压导阀 9.球阀

YQ980012过滤活塞式可调减压流量控制阀主要技术参数和主要零件材料:

公称压力PN (MPa) 1.6 2.5
公称通径DN (mm) 40 50 65 60 100 150 200 300
强度试验压力 (MPa) 2.40 3.75
密封试验压力 (MPa) 1.76 2.75
流量调节范围 05 ~ 5m/S
适用温度 0 ~ 100℃
环境温度 -30 ~ 350℃
适用介质
