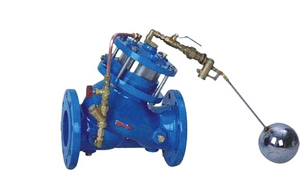

活塞式遥控浮球阀

简要描述:活塞式遥控浮球阀,隔膜式遥控浮球阀由主阀和浮球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。

  • 产品型号:F745X
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1093

详细介绍



活塞式遥控浮球阀,隔膜式遥控浮球阀由主阀和浮球阀及接管系统组成,主阀阀体采用全通道、直流式、流线型设计,并采取膜片式或活塞式两类结构。接管系统由浮球阀、球阀和接管组成。
F745X活塞式遥控浮球阀直接利用浮球导阀进行液面控制,不需要其它装置和能源,结构简单,维护保养简便,控制不受水压影响,液面控制准确度高,密封可靠。

 当管道从进水端给水时,由于球阀、浮球阀是常开的,水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池,主阀控制室不形成压力,主阀开启,水塔(池)供水。
 当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室水压升高推动主阀关闭,供水停止。当水池水面下降后,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。
1、关闭严密可靠。主阀密封采用橡胶密封环密封,关闭动力由主阀控制室自动形成,保持合适关闭力,密封寿命和可靠性高。
2、操作方便,无需为阀门另配电控系统。阀门随液面高度变化自动开启和关闭。
3、阀体采用了全通道、直流式、流线型设计。水力损失小,节能效果好。
F745X活塞式遥控浮球阀安装在水塔、水池的进口端管路上,完成保持水塔、水池液面的规定高度的功能。F745X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面高度自动控制。

工作原理

当管道从进水端给水时,由于球阀、浮球阀是常开的,水通过微型过滤器、球阀B、控制室、球阀A、浮球阀进入水池,主阀控制室不形成压力,主阀开启,水塔(池)供水。
当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室水压升高推动主阀关闭,供水停止。当水池水面下降后,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

技术参数

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 最低动作压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 ≥0.07 0-80
1.6 2.4 1.76
2.5 3.75 2.75

主要零件

零件名称 零件材料
阀体阀盖 WCB
阀座阀盘 铜合金/2Cr13
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套活塞(活塞型) 2Cr13
膜片(膜片型) 夹织物丁腈橡胶
浮球阀球阀 铜合金
过滤器 不锈钢

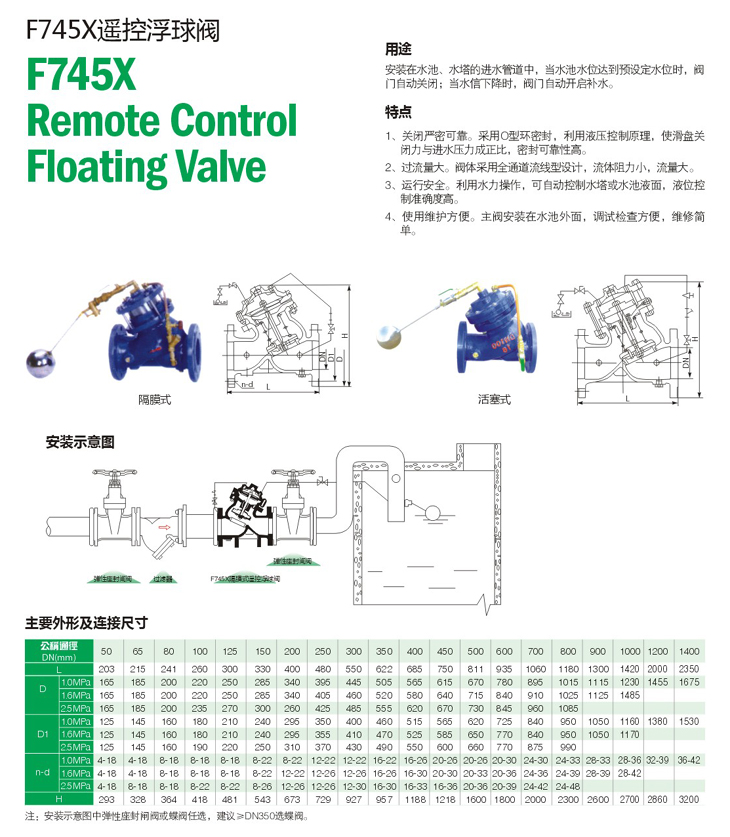

活塞式遥控浮球阀,隔膜式遥控浮球阀尺寸结构图
