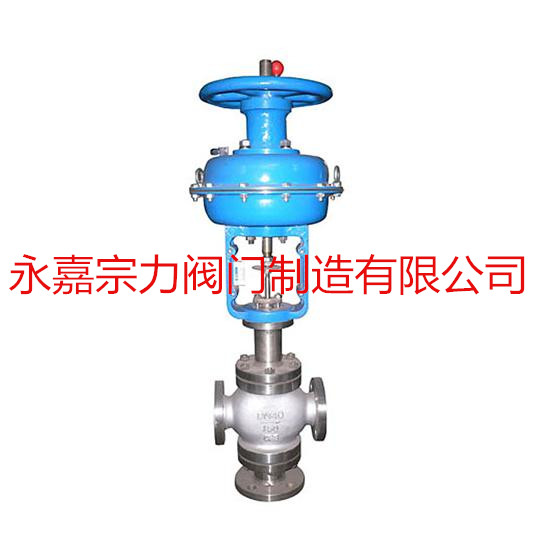

ZMAX(Q)气动薄膜三通调节阀

简要描述:ZMAX(Q)系列气动薄膜三通调节阀采用双阀芯上下导向 结构,配用多弹簧执行机构,阀体为四通结构,即一进二出(分流型),二 进一出(合流型),从而达到流体混合升温或降温作用,或流体不等呈分流,满足不同工况的使用要求

  • 产品型号:ZMAX(Q)气动薄膜三通调节阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3614

详细介绍

简介:



ZMAX(Q)系列气动薄膜三通调节阀采用双阀芯上下导向 结构,配用多弹簧执行机构,阀体为四通结构,即一进二出(分流型),二 进一出(合流型),从而达到流体混合升温或降温作用,或流体不等呈分流,满足不同工况的使用要求。该阀体具有结构紧凑、里呈轻、动作灵敏、压降损失小、允 许压新式高、阀容呈大、流呈特性精确和维护方便等优点,可用于各种不同的的工作条件,特别适用于石油工业热交换器的温度控制系统和其他各行业的自动化控 制。该阀有合(分)流普通型、合(分)流高温型等多种型式。产品公称 压力等级有户PN1.64.06.4;阀体公称通径范围DN25~400;泄 漏等级有II级、IV级;流呈特性为直线和等百分比。多种品种规格可供选择。

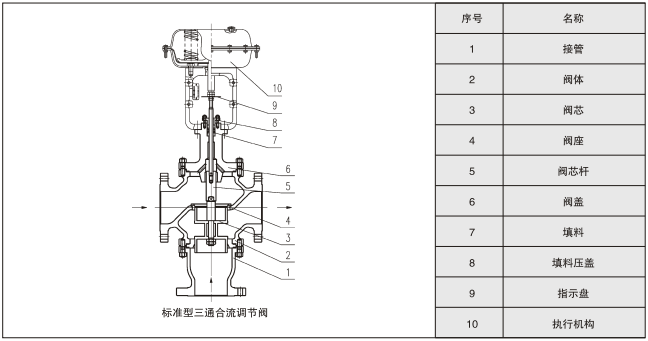

主要零件常用材料



名称

材质

阀体

ZG230-450、ZG0Cr18Ni9

阀芯阀座

0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱

阀杆

0Cr18Ni9、2Cr13

推杆

0Cr18Ni9、2Cr13

弹簧

60Si2Mn

波纹管

0Cr18Ni9

波纹膜片

夹增强尼龙织物丁腈橡胶

膜盖

A3、0Cr18Ni9

垫片

0Cr18Ni9、石墨缠绕垫片(V6590)、F4

填料

PTFE、柔性石墨



三通阀主要技术参数



公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

阀座通径mm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定KV

8.5

13

21

34

53

85

135

210

340

535

800

1280

1960

2560

公称压力(MPa)

1.6、2.5、4.0、6.4

行程(mm)

16

25

40

60

100

130

薄膜有效面积Ae

cm2

280

350

560

900

1400

活塞式

信号范围KPa

20-100、40-200、80-240

气源压力MPa

0.1-0.4

0.4-0.7

固有流量特性

线性、等百分比、快开

固有可调比

30:1

泄漏等级

III、IV

法兰尺寸

符合JB/79.(2)_94HG20592_97GBANSIJIBDIN等标准

阀体材质

WCB304316WC6、钛、镍、哈氏合金、Monel

阀芯材质

304316420、钛、镍、哈氏合金、Monel

工作温度℃

-40~+230℃(常温)、+230~+450℃(中温)、+450~+560℃(高温)、-40~-196℃(低温)

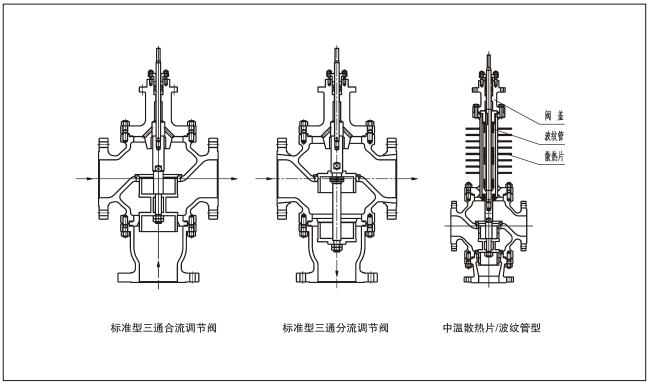

系列类型

常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型



主要性能指标



序号

项目

性能指标

不带定位器

带定位器

1

基本误差(%)

±5

±1

2

回差<(%)

3

1

3

四区<(%)

3

0.4

4

始终点偏差<(%)

始点(%)

±5

±1

终点(%)

±2.5

5

额定行程偏差<(%)

±2.5

6

允许泄漏量(1/h)

10-3 * 阀额定容量

7

额定流量系数偏差<(%)

±10

8

固有流量特性

符合IEC534-1和GB/T4213-92中规定的斜率偏差要求

注:本产品性能符合GB/T4213—2008

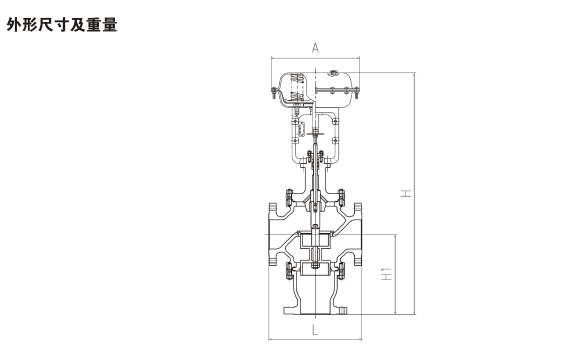

公通通径DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

700

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

740

803

PN6.4MPa

200

200

240

265

295

320

370

440

475

570

752

819

H1

135

152

165

180

200

220

222

265

322

362

508

563

A

280

360

470

580

H常温

702

718

795

830

1067

1080

1094

1293

1321

1400

2065

2151

H中温型

832

818

925

960

1214

1243

1257

1492

1520

1597

2340

2432

重量(PN64常温)

40

45

60

65

100

125

150

250

290

450

-

-

订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式(气-关式或气-开式)
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。

二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氣气、氯气、氮气)
8、使用不锈钢连接件;

三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时,请您尽茧提供设计图纸和详细参数,由我们的专家为您审核把关。

上欧阀门售后服务承诺



对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站www.cnzlfm.com
