简介:

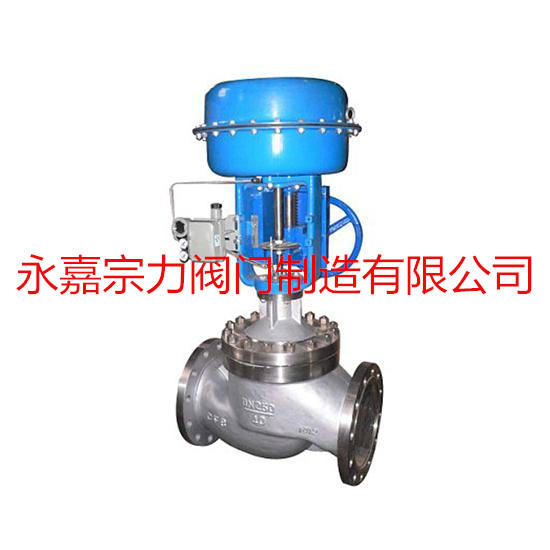

ZJHM系列气动薄膜套筒调节阀是一种压力平衡式调节阀。配用多弹簧执行机构,总体结构紧凑、重星轻、稳定性好。流体通道呈3流线 型、压降损失小,允许压差大,噪音小,流通能力大。广泛应用于精确 控制气体、液体等介质工艺参数如:压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大,泄漏量要求不高的场合。
本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有户~10、16、40、64,阀体口径范围由DN20~500,适用流体温度由-196℃~+560℃,其范围内多种档次。 泄漏量标准有IV级、V级和VI级。流量特性为线性或等百分比。多种品 种、规格可供选择。
特点:
1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。 套筒互换性好,拆装方便,容易维修。
2.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,软密封结 构阀芯达到VI级泄漏标准。
3.阀体按流体力学原理设计成等载面低流阻流道,可调范围大,固有可调比为50:1,额定流量系数增大30%。
4.执行机构采用多弹簧结构,高度减少307%。重量减轻30%。
5.ZJHMW型波纹管密封调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。

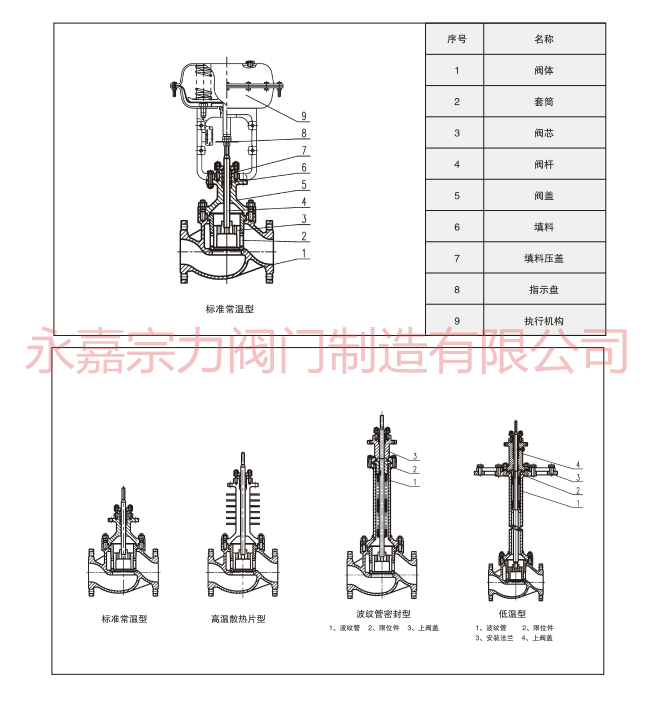

名称 |
材质 |
阀体阀盖 |
ZG230-450、ZG0Cr18Ni9 |
阀芯阀座 |
0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱 |
填料 |
PTFE、柔性石墨 |
波纹管 |
0Cr18Ni9 |
垫片 |
石墨缠绕垫片(V6590)、齿形垫片 |
膜盖 |
A3、0Cr18Ni9 |
波纹膜片 |
夹增强尼龙织物丁腈橡胶 |
弹簧 |
60Si2Mn |
阀杆推杆 |
0Cr18Ni9、2cr13 |
套筒阀主要技术参数
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
||||||||
阀座 通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
||||||||
额定 kv |
线性 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
2156 |
2816 |
|||||||
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
690 |
900 |
1440 |
1960 |
2560 |
||||||||
公称压力(MPa) |
1.6、2.5、4.0、6.4、10 |
||||||||||||||||||||||
行程(mm) |
16 |
25 |
40 |
60 |
100 |
130 |
|
|
|
||||||||||||||
薄膜有效面积Ae(cm2) |
280 |
350 |
560 |
900 |
1400 |
活塞式 |
|
|
|
||||||||||||||
信号范围KPa |
20-100、40-200、80-240 |
||||||||||||||||||||||
气汽源压力MPa |
0.1-0.4 |
0.4-0.7 |
|
|
|
||||||||||||||||||
固有流量特性 |
线性、等百分比、快开 |
||||||||||||||||||||||
固有可调比 |
50:1 |
||||||||||||||||||||||
泄漏等级 |
硬密封IV、V级;软密封VI |
||||||||||||||||||||||
法兰尺寸 |
符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准 |
||||||||||||||||||||||
阀体材质 |
WCB、304、316、WC6、钛、镍、哈氏合金、Monel等 |
||||||||||||||||||||||
阀芯材质 |
304、316、420、钛、镍、哈氏合金、Monel等 |
||||||||||||||||||||||
工作温度℃ |
-40~+230℃(常温)、+230~+450℃(中温)、 +450~+560℃(高温)、-40~-196℃(低温) |
||||||||||||||||||||||
系列类型 |
常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型 |
主要性能指标
序号 |
项目 |
标准型调整阀 |
高温、低温型调节阀 |
||||
|
不带定位器 |
带定位器 |
不带定位器 |
带定位器 |
|||
1 |
基本误差(%) |
±5 |
±1 |
±15 |
±4 |
||
2 |
回差<(%) |
3 |
1 |
10 |
3 |
||
3 |
四区<(%) |
3 |
0.4 |
8 |
1 |
||
4 |
始终点偏差 <(%) |
气开 |
始点 |
±2.5 |
±1 |
±6 |
±2.5 |
终点 |
±5 |
±15 |
|||||
气关 |
始点 |
±5 |
±15 |
||||
终点 |
±2.5 |
|
±6 |
||||
5 |
额定行程偏差<(%) |
±2.5 |
+2.5 |
+6 |
+2.5 |
注:本产品性能符合GB/T4213—2008
允许压差
气关式(正作用)金属密封型允许压差 表 单 位: MPa
执行机构型号 |
弹簧范围(KPa) |
气源压力(KPa) |
定位器(带/否) |
阀座直径dn(mm) |
||||||||||
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
ZHA-22 |
20-100 |
0.14 |
否 |
1.27 |
1.06 |
|
|
|
|
|
|
|
|
|
带 |
3.81 |
3.18 |
|
|
|
|
|
|
|
|
|
|||
40-200 |
0.25 |
带 |
5.40 |
4.50 |
|
|
|
|
|
|
|
|
|
|
80-240 |
0.4 |
带 |
10.0 |
9.81 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20-100 |
0.14 |
否 |
|
|
1.33 |
0.93 |
0.76 |
|
|
|
|
|
|
带 |
|
|
3.40 |
2.80 |
2.29 |
|
|
|
|
|
|
|||
40-200 |
0.25 |
带 |
|
|
4.82 |
3.96 |
2.29 |
|
|
|
|
|
|
|
80-240 |
0.4 |
带 |
|
|
10.0 |
8.63 |
7.06 |
|
|
|
|
|
|
|
ZHA-34 |
20-100 |
0.14 |
否 |
|
|
|
|
|
0.92 |
0.76 |
0.61 |
|
|
|
带 |
|
|
|
|
|
2.78 |
2.29 |
1.85 |
|
|
|
|||
40-200 |
0.25 |
带 |
|
|
|
|
|
3.94 |
3.24 |
2.62 |
|
|
|
|
80-240 |
0.4 |
带 |
|
|
|
|
|
8.58 |
7.06 |
5.72 |
|
|
|
|
ZHA-45 |
20-100 |
0.14 |
否 |
|
|
|
|
|
|
|
|
0.86 |
0.72 |
0.54 |
带 |
|
|
|
|
|
|
|
|
2.58 |
2.16 |
1.63 |
|||
40-200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
3.66 |
3.70 |
2.32 |
|
80-240 |
0.4 |
带 |
|
|
|
|
|
|
|
|
7.97 |
6.68 |
5.05 |
气关式(正作用)金属密封型允许压差 表 单 位: MPa
执行机构型号 |
弹簧范围(KPa) |
气源压力(KPa) |
定位器(带/否) |
阀座直径dn(mm) |
||||||||||
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
ZHA-22 |
20-100 |
0.14 |
带/否 |
1.27 |
1.06 |
|
|
|
|
|
|
|
|
|
40-200 |
0.25 |
带 |
3.81 |
3.18 |
|
|
|
|
|
|
|
|
|
|
80-240 |
0.28 |
带 |
10.0 |
8.48 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20-100 |
0.14 |
带/否 |
|
|
1.33 |
0.93 |
0.76 |
|
|
|
|
|
|
40-200 |
0.25 |
带 |
|
|
3.40 |
2.80 |
2.29 |
|
|
|
|
|
|
|
80-240 |
0.28 |
带 |
|
|
9.08 |
7.46 |
6.11 |
|
|
|
|
|
|
|
ZHA-34 |
20-100 |
0.14 |
带/否 |
|
|
|
|
|
0.92 |
0.76 |
0.61 |
|
|
|
40-200 |
0.25 |
带 |
|
|
|
|
|
2.78 |
2.29 |
1.85 |
|
|
|
|
80-240 |
0.28 |
带 |
|
|
|
|
|
7.40 |
6.11 |
4.94 |
|
|
|
|
ZHA-45 |
20-100 |
0.14 |
带/否 |
|
|
|
|
|
|
|
|
0.86 |
0.72 |
0.54 |
40-200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
2.58 |
2.16 |
1.63 |
|
80-240 |
0.28 |
带 |
|
|
|
|
|
|
|
|
6.89 |
5.78 |
4.37 |
气关式(正作用)金属密封型允许压差表 单位: MPa
执行机构型号 |
弹簧范围(KPa) |
气源压力(KPa) |
定位器(带/否) |
阀座直径dn(mm) |
||||||||||
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
ZHA-22 |
20-100 |
0.14 |
否 |
1.98 |
1.66 |
|
|
|
|
|
|
|
|
|
带 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|||
40-200 |
0.25 |
带 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|
80-240 |
0.4 |
带 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20-100 |
0.14 |
否 |
|
|
1.77 |
1.45 |
1.19 |
|
|
|
|
|
|
带 |
|
|
3.00 |
3.00 |
2.86 |
|
|
|
|
|
|
|||
40-200 |
0.25 |
带 |
|
|
3.00 |
3.00 |
2.86 |
|
|
|
|
|
|
|
80-240 |
0.4 |
带 |
|
|
3.00 |
3.00 |
3.000 |
|
|
|
|
|
|
|
ZHA-34 |
20-100 |
0.14 |
否 |
|
|
|
|
|
1.44 |
1.19 |
0.96 |
|
|
|
带 |
|
|
|
|
|
3.00 |
2.86 |
2.31 |
|
|
|
|||
40-200 |
0.25 |
带 |
|
|
|
|
|
3.00 |
3.00 |
3.00 |
|
|
|
|
80-240 |
0.4 |
带 |
|
|
|
|
|
3.00 |
3.00 |
3.00 |
|
|
|
|
ZHA-45 |
20-100 |
0.14 |
否 |
|
|
|
|
|
|
|
|
1.34 |
1.22 |
0.85 |
带 |
|
|
|
|
|
|
|
|
3.00 |
2.71 |
2.04 |
|||
40-200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
3.00 |
3.00 |
2.73 |
|
80-240 |
0.4 |
带 |
|
|
|
|
|
|
|
|
3.00 |
3.00 |
3.00 |
气关式(正作用)金属密封型允许压差表 单位: MPa
执行机构型号 |
弹簧范围(KPa) |
气源压力(KPa) |
定位器(带/否) |
阀座直径dn(mm) |
||||||||||
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
ZHA-22 |
20-100 |
0.14 |
带/否 |
1.98 |
1.65 |
|
|
|
|
|
|
|
|
|
40-200 |
0.25 |
带 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|
80-240 |
0.28 |
带 |
3.00 |
3.00 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20-100 |
0.14 |
带/否 |
|
|
1.77 |
1.45 |
1.19 |
|
|
|
|
|
|
40-200 |
0.25 |
带 |
|
|
3.00 |
3.00 |
2.86 |
|
|
|
|
|
|
|
80-240 |
0.28 |
带 |
|
|
3.00 |
3.00 |
3.00 |
|
|
|
|
|
|
|
ZHA-34 |
20-100 |
0.14 |
带/否 |
|
|
|
|
|
1.44 |
1.19 |
0.95 |
|
|
|
40-200 |
0.25 |
带 |
|
|
|
|
|
3.00 |
2.86 |
2.31 |
|
|
|
|
80-240 |
0.28 |
带 |
|
|
|
|
|
3.00 |
3.00 |
3.00 |
|
|
|
|
ZHA-45 |
20-100 |
0.14 |
带/否 |
|
|
|
|
|
|
|
|
1.34 |
1.22 |
0.85 |
40-200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
3.00 |
2.71 |
2.04 |
|
80-240 |
0.28 |
带 |
|
|
|
|
|
|
|
|
3.00 |
3.00 |
3.00 |
允许压差表的附注说明:
填料材质为PTFE
介质的流向与阀芯关闭的方向相反
金属密封型泄漏等级为IV级
数值受公称压力、压力、温度限制
波纹管密封型P2≠0时须重新核对;

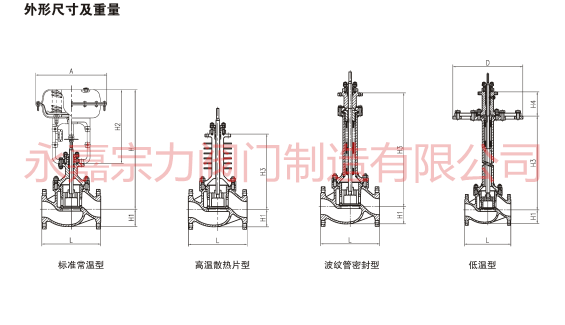

外形尺寸及重 量 单 位:mm
公通通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||
L |
PN16MPa |
187 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
673 |
737 |
|||||||
PN16MPa |
194 |
197 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
600 |
708 |
775 |
||||||||
PN16MPa |
206 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
752 |
819 |
||||||||
A |
280 |
360 |
470 |
580 |
|||||||||||||||||
H1 |
PN16、40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
108 |
140 |
168 |
225 |
245 |
|||||||
PN16、64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
125 |
170 |
203 |
260 |
280 |
||||||||
H2 |
执行机构 |
280 |
310 |
395 |
525 |
725 |
|||||||||||||||
H3 |
高温散热片型 |
210 |
210 |
225 |
230 |
230 |
335 |
335 |
345 |
408 |
454 |
482 |
550 |
580 |
|||||||
波纹管密封型 |
303 |
305 |
392 |
395 |
405 |
529 |
540 |
553 |
710 |
756 |
800 |
900 |
940 |
||||||||
H |
标准常温型 |
400 |
420 |
450 |
455 |
460 |
610 |
622 |
640 |
780 |
870 |
890 |
1205 |
1235 |
|||||||
低温型 |
H3 |
750 |
900 |
||||||||||||||||||
H4 |
90 |
90 |
92 |
92 |
92 |
98 |
98 |
98 |
110 |
120 |
120 |
180 |
180 |
||||||||
D |
310 |
310 |
335 |
335 |
335 |
430 |
465 |
520 |
585 |
660 |
770 |
850 |
850 |
||||||||
重量kg |
PN16/40 |
20 |
22 |
25 |
32 |
38 |
62 |
67 |
83 |
132 |
160 |
245 |
350 |
470 |
|||||||
N64/100 |
24 |
25 |
30 |
42 |
52 |
78 |
82 |
102 |
170 |
190 |
285 |
500 |
660 |
||||||||
低温型PN16/40 |
40 |
48 |
52 |
60 |
68 |
90 |
105 |
143 |
210 |
282 |
315 |
580 |
800 |
||||||||
低温型PN64/100 |
50 |
60 |
65 |
75 |
85 |
112 |
131 |
178 |
262 |
352 |
393 |
725 |
980 |
订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式(气-关式或气-开式)
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氣气、氯气、氮气)
8、使用不锈钢连接件;
三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时,请您尽茧提供设计图纸和详细参数,由我们的专家为您审核把关。
上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站www.cnzlfm.com
