氮气减压阀

简要描述:氮气减压阀,YK43F氮气减压阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。一种自动降低管路工作压力的专门装置,它可将阀前管路较高的液体压力减少至阀后管路所需的水平。气体减压阀是通过调节将使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠截肢本身能量可自动保持出口压力在一定范围内本产品主要用于气体管路,如煤气、空气、氮气、氧气、氢气、液化气、天然气等气体。

  • 产品型号:YK43F
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1911

详细介绍

氮气减压阀,YK43F氮气减压阀无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。一种自动降低管路工作压力的专门装置,它可将阀前管路较高的液体压力减少至阀后管路所需的水平。气体减压阀是通过调节将使进口压力降低至某一需要的出口压力,当进口压力与流量有变化时,靠截肢本身能量可自动保持出口压力在一定范围内本产品主要用于气体管路,如煤气、空气、氮气、氧气、氢气、液化气、天然气等气体。

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

减压阀性能范围

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
其他标准 其他非标定制

减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

主要零件材料

零件名称 零件材料
阀体阀盖底盖 WCB/或不锈钢
阀座阀盘 2Cr13/或不锈钢
缸套 2Cr13/铜合金/或不锈钢
活塞 合金铸铁/或不锈钢
导阀座导阀杆 2Cr13/或不锈钢
主阀弹簧 1Cr18Ni9Ti/或不锈钢
导阀主弹簧 50CrVA/或不锈钢
调节弹簧 60Si12Mn/或不锈钢

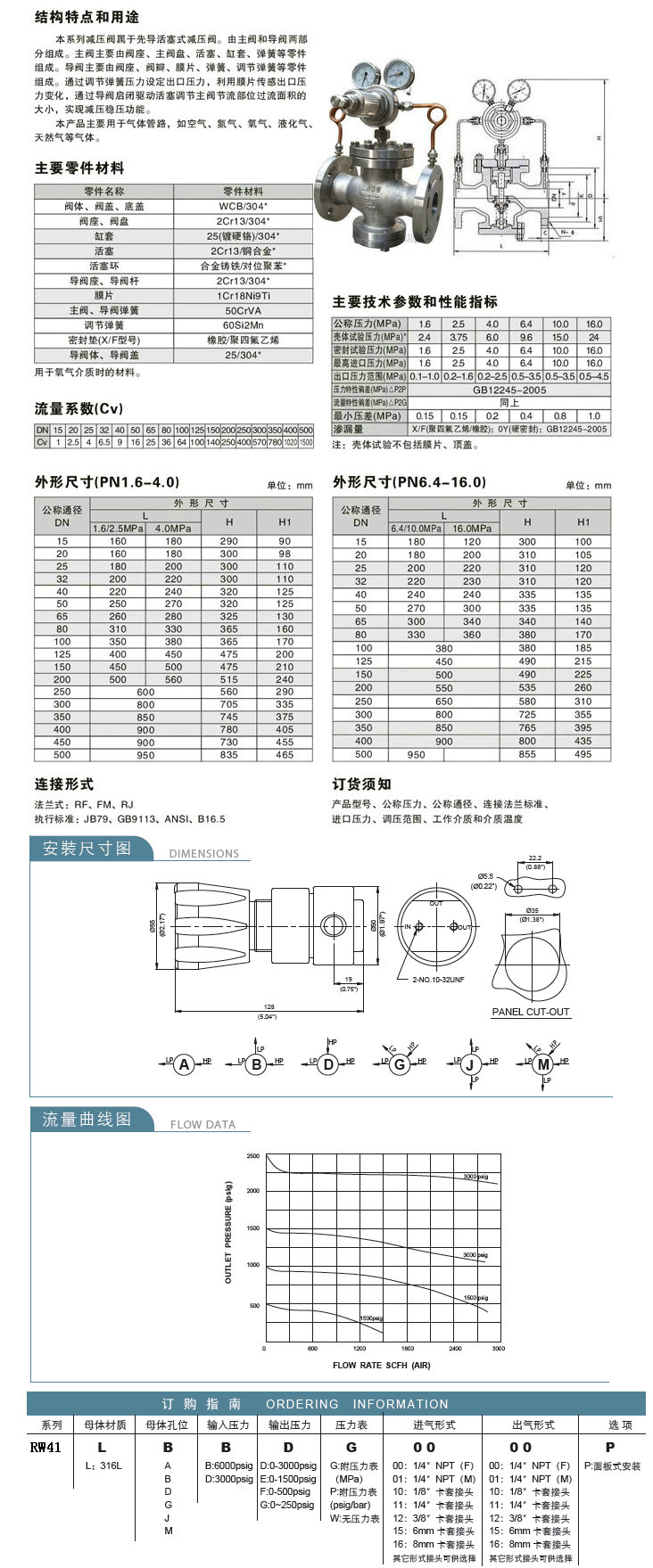

氮气减压阀,YK43F氮气减压阀尺寸结构图:

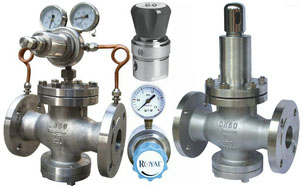

实物图
