氧气减压阀

简要描述:氧气减压阀,YK43F氧气减压阀通过启闭件的节流,将进口压力降至某一需要的出口压力,并借助介质本身的能量,使阀后压力自动满足预订要求,适用工况的要求。主阀与导阀是关闭的,使用时,顺时针方向旋转调节螺栓,顶开导阀瓣,介质由“a”道通入导阀腔进入“S”道,靠介质压力推动活塞,使主阀瓣开启,介质流向阀后,同时由“B”道进入膜片下腔。当阀后压力超过调定压力时,推动膜片压缩调节弹簧,导阀渐渐关闭,流入活塞上部介质减少,活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭,A腔流向B腔介质较少,阀后压力下降,阀后压力的微小变化,影响膜片和调节弹簧的平衡使膜片上下移动,推动导阀和活塞工作,使主阀上下移动控制介质流量,所以阀后压力保持稳定。

  • 产品型号:YK43F
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2102

详细介绍

氧气减压阀,YK43F氧气减压阀通过启闭件的节流,将进口压力降至某一需要的出口压力,并借助介质本身的能量,使阀后压力自动满足预订要求,适用工况的要求。主阀与导阀是关闭的,使用时,顺时针方向旋转调节螺栓,顶开导阀瓣,介质由“a”道通入导阀腔进入“S”道,靠介质压力推动活塞,使主阀瓣开启,介质流向阀后,同时由“B”道进入膜片下腔。当阀后压力超过调定压力时,推动膜片压缩调节弹簧,导阀渐渐关闭,流入活塞上部介质减少,活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭,A腔流向B腔介质较少,阀后压力下降,阀后压力的微小变化,影响膜片和调节弹簧的平衡使膜片上下移动,推动导阀和活塞工作,使主阀上下移动控制介质流量,所以阀后压力保持稳定。

本产品主要用于气体管路,如氧气、煤气、空气、氮气、氢气、液化气、天然气等气体。

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

减压阀性能范围

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
其他标准 其他非标定制

减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

主要零件材料

零件名称 零件材料
阀体阀盖底盖 WCB/或不锈钢
阀座阀盘 2Cr13/或不锈钢
缸套 2Cr13/铜合金/或不锈钢
活塞 合金铸铁/或不锈钢
导阀座导阀杆 2Cr13/或不锈钢
主阀弹簧 1Cr18Ni9Ti/或不锈钢
导阀主弹簧 50CrVA/或不锈钢
调节弹簧 60Si12Mn/或不锈钢

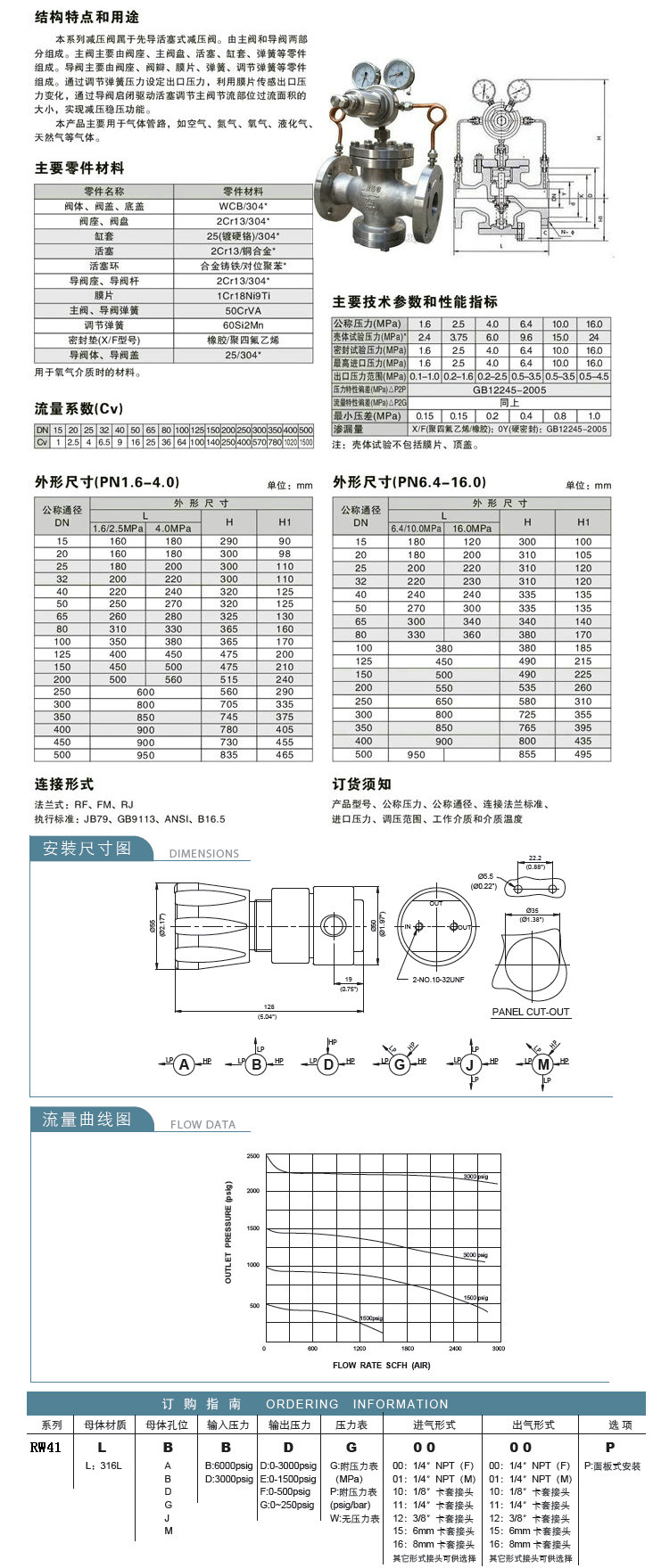

氧气减压阀,YK43F氧气减压阀尺寸结构图:

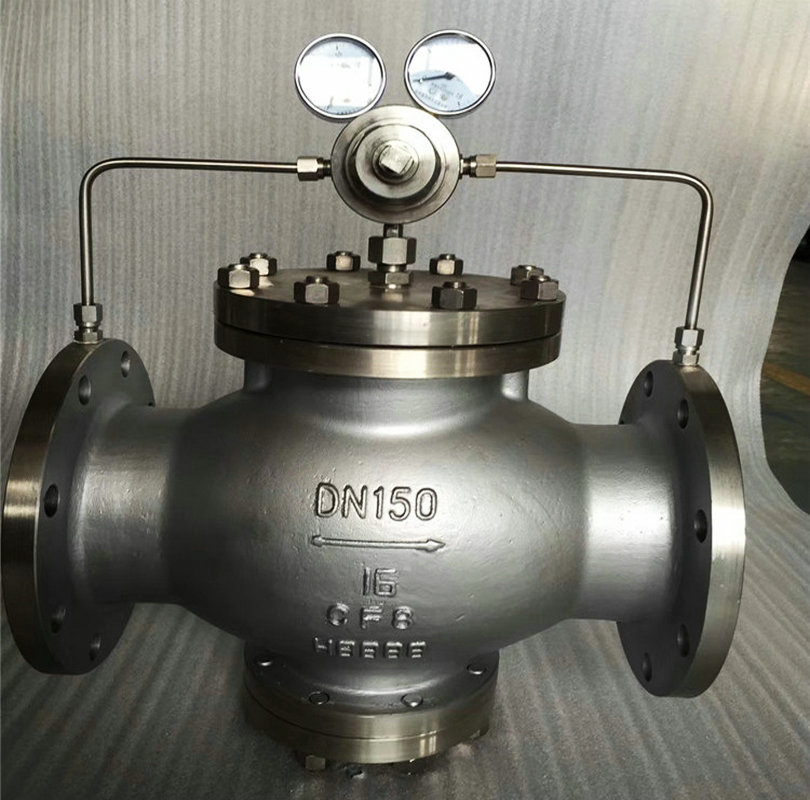

实物图
