先导式减压阀

简要描述:先导式减压阀,Y43F先导式活塞式减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

  • 产品型号:YK43F/Y43Y/Y43H
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2382

详细介绍

先导式减压阀,Y43F先导式活塞式减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
先导式减压阀,Y43F先导式减压阀本产品主要用于气体管路,如蒸汽、空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。

性能范围

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
最小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
标准 其他非标定制

减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

主要零件材料

零件名称 零件材料
阀体阀盖底盖 WCB/或不锈钢
阀座阀盘 2Cr13/或不锈钢
缸套 2Cr13/铜合金/或不锈钢
活塞 合金铸铁/或不锈钢
导阀座导阀杆 2Cr13/或不锈钢
主阀弹簧 1Cr18Ni9Ti/或不锈钢
导阀主弹簧 50CrVA/或不锈钢
调节弹簧 60Si12Mn/或不锈钢

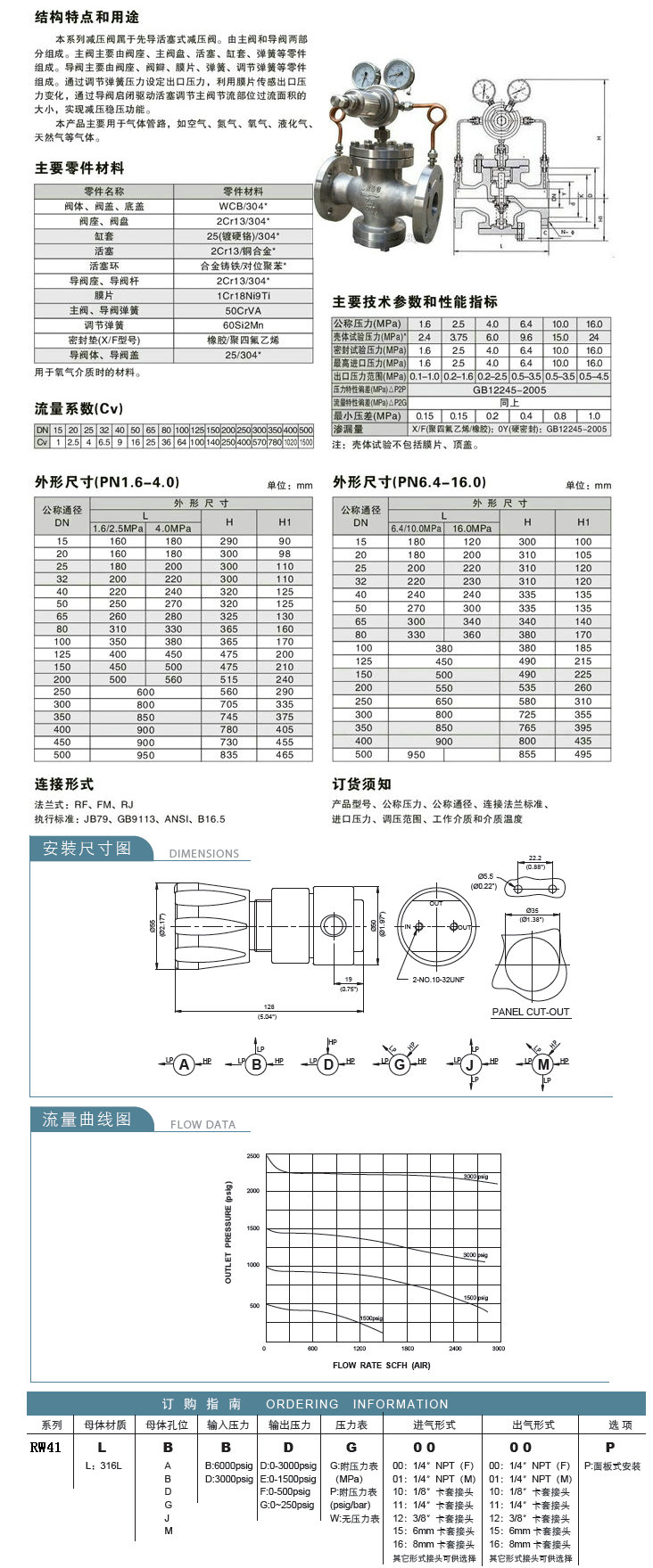

先导式减压阀,Y43F先导式减压阀尺寸结构图:

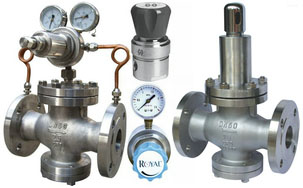

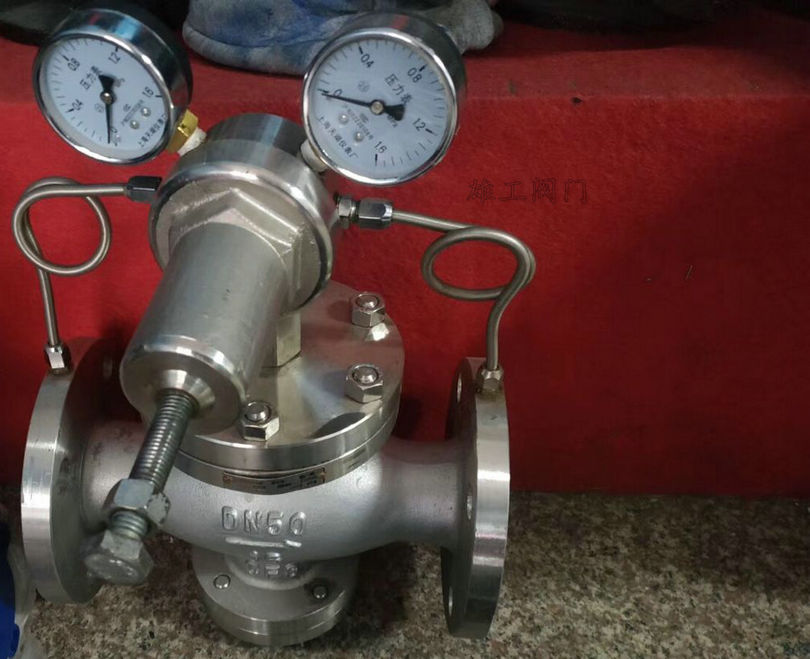

实物图
