活塞式减压阀,Y42F活塞式减压阀,主要用于介质为液体,气体的管路,起减压稳压作用。
本系列减压阀属于活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力高定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
活塞式减压阀,Y42F活塞式减压阀工作原理:
1、 通过启闭件的节流,造成压力损失迫使进口压力在出口处降低某一个需要值,当流量和压力变化时,利用本身介质能量来控制出口压力基本不变的目的。
2、介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓迫使活塞向下移动,打开主阀,改变节流面积,造成压力损失,实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于本阀采用卸荷机构,减小了进口压力面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。
活塞式减压阀安装前注意事项:管道必须清洁干净以后在才能进行安装。避免焊渣,氧化皮等赃物流入阀内,使阀门无法正常工作。所以,在减压阀安装的前端需要安装Y型过滤器,也是为了防止介质中的杂物进入减压阀内部,影响工作性能。
主要技术参数和性能指标
公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
最高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
压力特性偏差(Mpa)△P2P | GB12244-1989 | ||
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
渗漏量 | 0 | ||
工作温度 | -20℃-80℃-160℃ -350℃ |
主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB或不锈钢 |
阀座 | 2Cr13或不锈钢 |
阀瓣 | 2Cr13或不锈钢 |
阀杆 | 2Cr13或不锈钢 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13或不锈钢 |
O型圈 | 丁腈橡胶 |
密封圈 | 丁腈橡胶 |
膜片 | 夹织物丁腈橡胶 |
调节弹簧 | 60Si2Mn或不锈钢 |
主要零件材料
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB或不锈钢 |
阀座阀盘 | 2Cr13或不锈钢 |
缸套 | 2Cr13/铜合金或不锈钢 |
活塞 | 合金铸铁或不锈钢 |
导阀座导阀杆 | 2Cr13或不锈钢 |
主阀弹簧 | 1Cr18Ni9Ti或不锈钢 |
导阀主弹簧 | 50CrVA或不锈钢 |
调节弹簧 | 60Si12Mn或不锈钢 |
流量系数(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

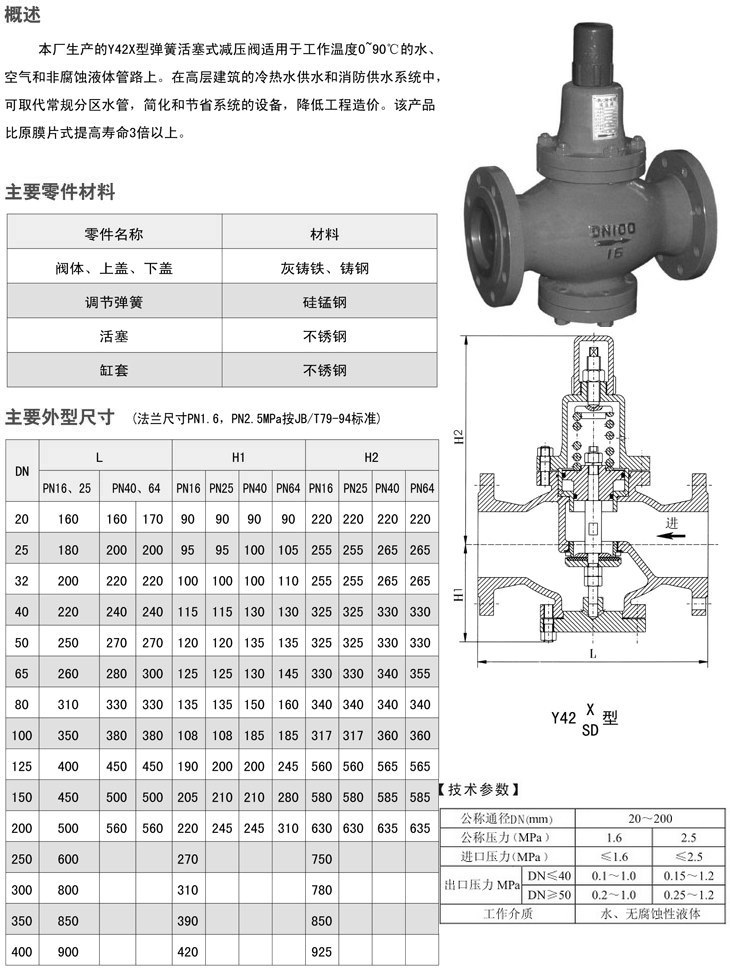

活塞式减压阀,Y42F活塞式减压阀尺寸结构图:

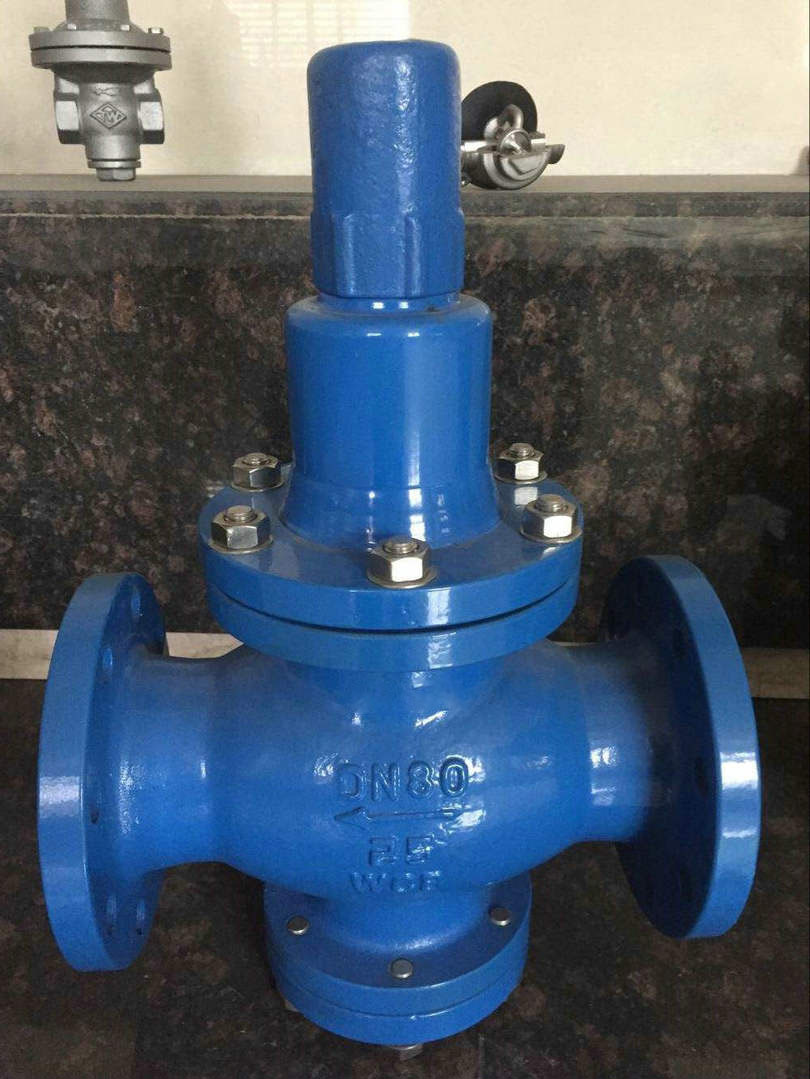

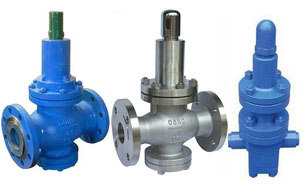

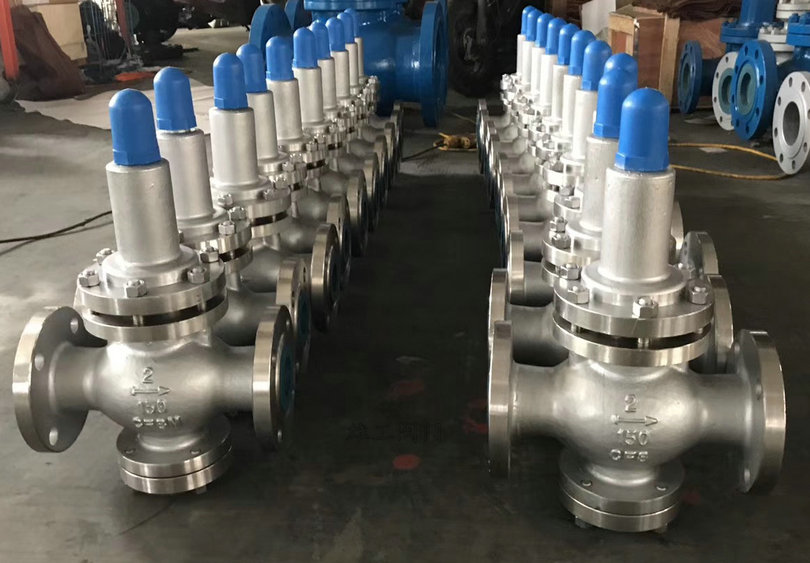

实物图
