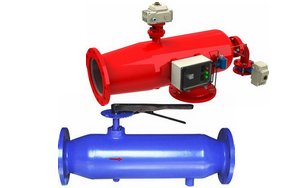

反冲洗过滤器

简要描述:反冲洗过滤器,自动反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点,具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能,且清洗排污时系统不间断供水,可以监控过滤器的工作状态,自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求,为客户提供各种水过滤设备。

  • 产品型号:ZPG
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1856

详细介绍

反冲洗过滤器,自动反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点,具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能,且清洗排污时系统不间断供水,可以监控过滤器的工作状态,自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求,为客户提供各种水过滤设备。
反冲洗过滤器,运行及控制不需外接任何能源就可以自动清洗过滤,自动排污。反冲洗期间不断流,清洗过滤周期可以调节,清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000 微米;工作压力可达1.0-1.6Mpa;单台流量:4-4160m³/h。
反冲洗过滤器可立式、卧式、倒置任意方向任意位置安装,可用于工业、农业、市政电力、电子、药类、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤。
反冲洗过滤器,自动反冲洗过滤器可用于对工业水、海水、食品和制药等轻化工工业废水、循环水的过滤,以及乳化液再生、废油、液态原料等过滤处理等。在冶金工业及石化工业及电厂给排水和循环水系统和涉及到液态的介质过滤等工艺中,应用自动反冲洗过滤器也日趋广泛,我国现代冶金企业引进的连铸水系统、高炉水系统、热轧用高压水除鳞系统、乳化液系统以及封闭的水循环系统,液态的介质过滤系统均大量地采用了自动反冲洗过滤器。

产品特点

1、不需任何支撑结构,节省安装空间;
2、不需要设置旁路,节省投资费用;
3、既能保持高的流量,又具有低的压力降;
4、安装灵活,可水平安装也适应于垂直安装。

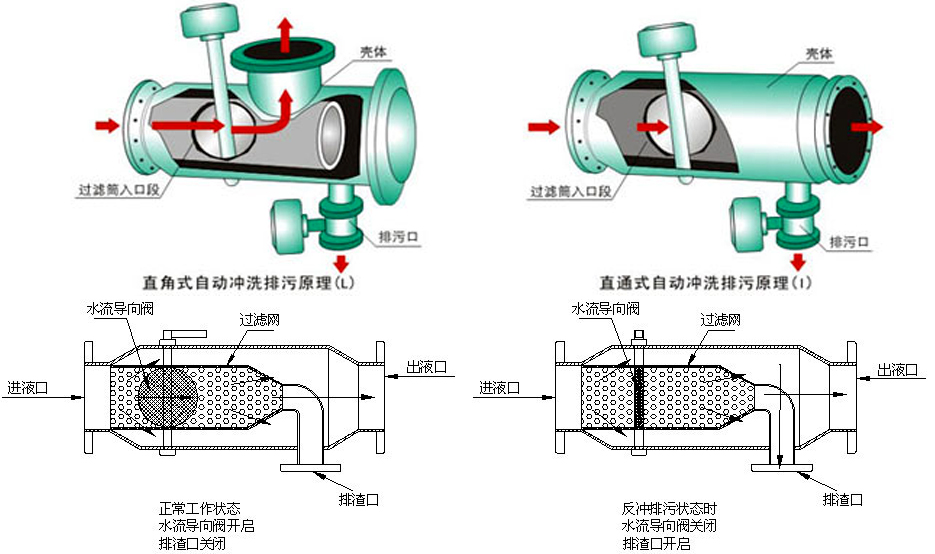

工作原理

1、正常工作状态
手动蝶阀开启,即阀板平面与筒体轴线平行,(此时扳手亦与筒体轴线平行)排污阀关闭。此时水流从进口直接进入过滤网筒内部,经滤网过滤后由出口排出。
2、反冲洗工作状态
手动蝶阀关闭,即阀板平面与筒体轴线垂直,(此时扳手旋转90度与筒体轴线垂直),开启排污阀,此时水流从进口进入过滤网筒前端,因蝶阀关闭,水流被阀板挡住,只能从前端网孔进入滤筒外侧,大部分从出口流出,而由于排污口打开,滤筒后段水排出后压力降低,故一部分水又从过滤器后段的网孔反冲入网筒内,从而达到从滤网外部冲洗粘附在网
筒内壁上杂质的目的,杂质及污水从排污口排出。

主要外形尺寸(直角式)

型号 L(mm) A(mm) B(mm) C(mm) D(mm) 排污口DN 流量(T/h)
ZPG-L-40 450 230 80 226 90 15 12
ZPG-L-50 550 285 90 244 100 15 19
ZPG-L-65 550 285 100 270 120 20 28
ZPG-L-80 610 300 120 310 140 25 50
ZPG-L-100 660 330 160 365 180 32 80
ZPG-L-125 800 400 190 440 200 40 125
ZPG-L-150 900 580 220 520 230 50 160
ZPG-L-200 1120 625 260 670 280 65 320
ZPG-L-250 1150 650 310 830 330 80 490
ZPG-L-300 1310 750 350 1000 380 100 710
ZPG-L-350 1514 875 410 1180 450 125 970
ZPG-L-400 1730 1000 470 1350 480 150 1260
ZPG-L-450 1896 1125 510 1500 500 150 1600
ZPG-L-500 2080 1250 550 1680 580 150 1970
ZPG-L-600 2490 1500 650 2000 650 200 2850
ZPG-L-700 2680 1600 680 2150 700 200 3880
ZPG-L-800 2880 1750 700 2300 820 200 5080
ZPG-L-900 3150 1850 800 2480 880 200 6410
ZPG-L-1000 3370 2000 900 2675 920 250 9910

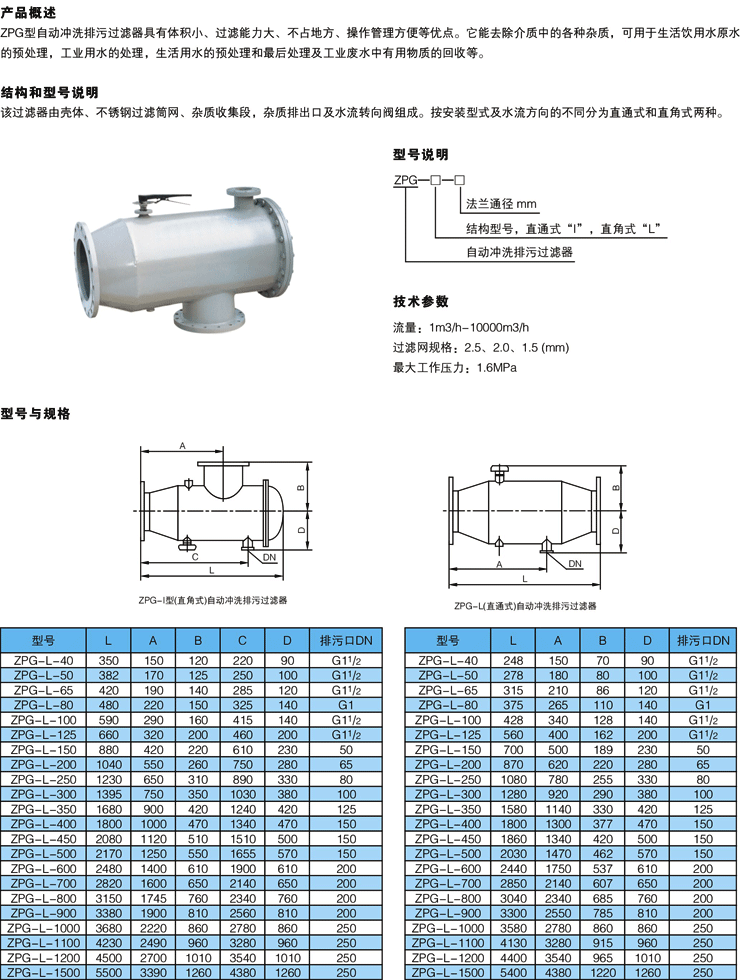

反冲洗过滤器,自动反冲洗过滤器尺寸结构图:
