蒸汽过滤器

简要描述:蒸汽过滤器,Y型蒸汽过滤器过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、酸类、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网。

  • 产品型号:GL41H
  • 产品产地:浙江温州
  • 更新时间:2023-04-04
  • 访  问  量:5845

详细介绍

蒸汽过滤器,Y型蒸汽过滤器过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、酸类、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网。

广泛用于蒸汽、锅炉、空气、水、油品等多种介质的管线中;保护管线系统各种设备、水泵、阀门等;免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

蒸汽过滤器执行标准

设计规范:HG/T 21637

结构长度:GB/T 12221

连接法兰:JB/T 79

试验与检验:JB/T 9092

产品标识:GB/T 12220

供货规范:JB/T 7928

蒸汽过滤器特点

1、抗污性强,排污方便;流通面积大,压力损失小;结构简单,体积小。重量轻
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长

3、过滤网密度:为l0—120目,介质:蒸汽、空气、水、油品、或根据用户要求定做
4、伸缩型特点:拉伸长度。最大位置可移伸100mm。有利于安装方便。提高工作效率

结构特点

1、采用不锈钢双层网结构,坚固耐用,
2、具有结构先进、流阻小、排污方便、纳污量大等等特点,
3、使用维护极为方便。可根据用户需要设置过滤网的目数。

滤网目数

目数 孔径mm 粒度μm 目数 孔径mm 粒度μm 目数 孔径mm 粒度μm
4 4.75 4750 50 0.3 297 650 0.021 21
5 4 3900 60 0.25 250 800 0.019 19
6 3.35 3350 70 0.212   1000 0.015 15
7 2.8 2800 80 0.18 178 1100 0.013 13
8 2.36 2360 100 0.15 150 1300 0.011 11
10 2 2000 120 0.125 124 1600 0.01 10
12 1.7 1700 140 0.106 104 1800 0.008 8
14 1.4 1400 170 0.09 89 2000 0.0065 6.5
16 1.18 1180 200 0.074 74 2500   5.5
18 1 880 230 0.063 61 3000   5
20 0.85 840 270 0.053 53 3500   4.5
25 0.71 710 300 0.04 48 4000   3.4
30 0.6 590 325 0.045 44 5000   2.7
35 0.5 500 400 0.038 38 6000   2.5
40 0.425 420 460 0.03 30 7000   1.25
45 0.355 350 540 0.026 26

技术参数

壳体材质 黄铜 碳钢 不锈钢
公称通径 15~500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30℃~180℃ -80℃~425℃ -80℃~450℃
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300

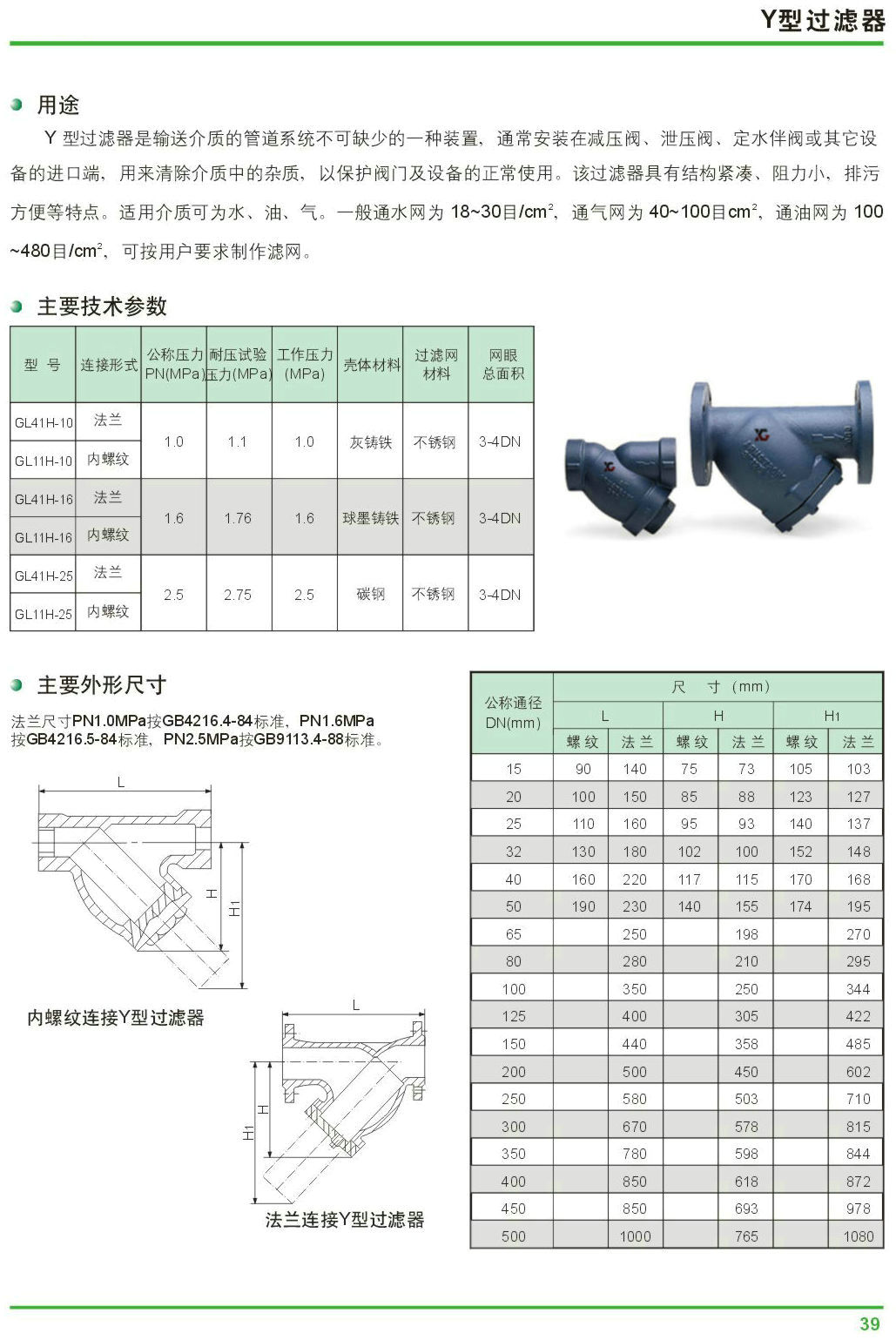

蒸汽过滤器,Y型蒸汽过滤器尺寸结构图:

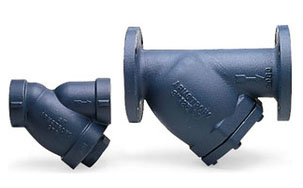

实物图
