德标Y型过滤器

简要描述：德标Y型过滤器,DIN德标过滤器广泛应用于:热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。应用标准：结构长度标准：DIN3202-F1德标Y型过滤器,DIN德标过滤器系列；法兰标准：DIN2531-2545；壳体强度试验1.5×PN

产品型号：GL41H
产品产地：浙江温州
更新时间：2023-04-04
访问量：6347

产品咨询联系我们

产品分类

相关新闻

详细介绍

德标Y型过滤器,DIN德标过滤器广泛应用于:热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业。应用标准：结构长度标准：DIN3202-F1德标Y型过滤器,DIN德标过滤器系列；法兰标准：DIN2531-2545；壳体强度试验1.5×PN

产品说明

GL41H德标Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。

产品标准

设计标准Design: DIN 3357 EN 12516-1
壁厚标准Wall Thickness: ASME B16.34 EN 12516-1
防火标准Fire Safe: API 307 ISO 10497
结构长度Face to Face: DIN 3202
法兰标准End Flange: DIN EN 1092-1
检测标准/Inspection & Testing: DIN 3230 EN 12266

零部件材料

零件名称	碳钢	不锈钢
阀体	GS-C25、WCB	奥式体不锈钢
阀盖	GS-C25、WCB	奥式体不锈钢
网	SS304	奥式体不锈钢
螺栓	B7	1Cr18Ni9Ti
螺母	2H	1Cr18Ni9Ti
中密封垫片	柔性石墨+SS304	柔性石墨+SS304

主要外形尺寸

公称通径		15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
L		130	150	160	180	200	230	290	310	350	400	480	600	730	850	如有需要，可以制造成直通式阀体
H		85	95	110	125	145	155	175	210	230	270	300	385	535	680
重量（kg）	PN16	3.0	4.0	5.0	7.0	9.0	12.0	16.0	21.0	30.0	43.0	61.0	121.0	154.0	255.0
	PN25	3.5	4.0	5.5	7.0	9.0	12.0	16.0	21.0	32.0	47.0	64.0	144.0	178.0	285.0
	PN40	4.0	5.0	6.0	8.0	10.0	13.0	19.0	24.5	35.0	51.0	71.0	144.0	178.0	285.0
Kv		7	11	18	26	37	60	100	150	230	330	400	650	1200	1900

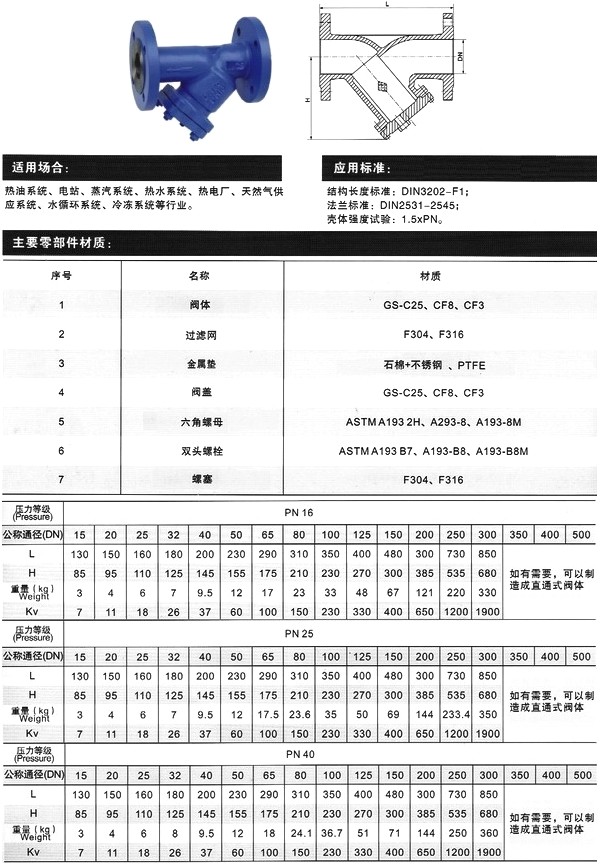

德标Y型过滤器,DIN德标过滤器尺寸/结构图:

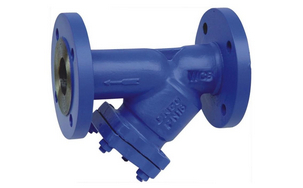

实物图
