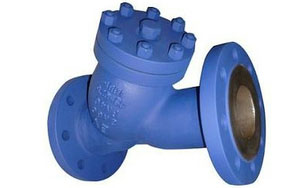

美标Y型过滤器,ANSI美标过滤器是除去液体中含有固形物的小型设备,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。
美标Y型过滤器,ANSI美标过滤器标准
1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
美标Y型过滤器,ANSI美标过滤器特点:通流快速,故压力损失小,抗污性强,排渣方便。
可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。
磅级 | 150Lb | 300Lb | 600 | |
试验压力 | 壳体试验 | 3.0MPa | 6.5MPa | 15MPa |
适用温度 | -29~425℃ | |||
适用介质 | 水、油、天然气 | |||
过滤范围 | 15目~300目 | 水15目~80目 | 油40目~120目 | 气80目~300目 |
零部件材料
零件名称 | 材料 |
阀体 | 碳钢、不锈钢、黄铜 |
滤网盖 | 碳钢、不锈钢、黄铜 |
滤芯网 | 不锈钢 |
密封件材质 | 柔性石墨、聚四氟乙烯 |
外形结构图
主要外形尺寸
口径(in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
150LB | 300LB | 600LB | |||||
A | A | A | A | ||||
1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
21/2" | 290 | 290 | . | 210 | 200 | 325 | 327 |
3" | 310 | 310 | . | . | 205 | 330 | 361 |
4" | 315 | 351 | . | . | 255 | 405 | 545 |
5" | 410 | 401 | . | . | 315 | 510 | 843 |
6" | 473 | 478 | . | . | 345 | 560 | 1117 |
8" | 593 | 600 | . | . | 440 | 710 | 1909 |
美标Y型过滤器,ANSI美标过滤器尺寸/结构图:
