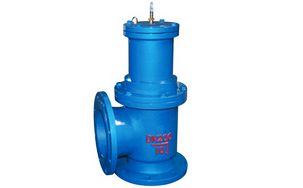

液动角式排泥阀

简要描述:液动角式排泥阀,J744X液动角式排泥阀,主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

  • 产品型号:J744X
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2987

详细介绍

液动角式排泥阀,J744X液动角式排泥阀,主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

液动角式排泥阀,J744X液动角式排泥阀工作原理及性能:由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

液动角式排泥阀,J744X液动角式排泥阀主要技术参数:
      1.阀门公称压力:1.0Mpa
    2.阀体密封压力:1.1Mpa
    3. 液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液压缸工作介质:清水、气、油
    5.介质温度:常温
    注:如有特殊要求(订货时注明)

结构特点

1、其密封性能好,经久耐用,其寿命达7年以上;
2、开启速度快,一般在15秒钟内阀板已全开;
3、阀板与阀体为软密封,关闭后密封性能好,无泄漏;
4、配以电磁换回阀,则能实现远控、自控等;
5、驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

技术参数

公称压力:0.6MPa-1.6MPa
公称通径:50~400mm
适用介质:水、污水
驱动介质:清水、气
适用温度:0~80℃
法兰标准:GB/T l 7241 6 GB/T 911 3
试验标准:GB/T l 3927 APl 598

零部件材料

零件名称   阀体、阀盖 板阀   阀杆     液压缸 密封圈
材 料   铸铁、球铁、碳钢 铸铁/碳钢 不锈钢 碳钢、不锈钢 丁腈橡胶

主要外形尺寸

公称通径 连接尺寸 进液接管(G)
D D1 L H1 H z-d
80 195 160 135 115 460 4-18 1/2"
100 215 180 145 125 500 8-18 1/2"
150 280 240 185 155 630 8-23 1/2"
200 335 295 225 185 750 8-23 1/2"
250 390 350 250 245 835 12-23 1/2"
300 440 400 280 240 970 12-23 1/2"
350 500 460 340 275 1110 16-23 1/2"
400 565 515 345 310 1220 16-25 1/2"

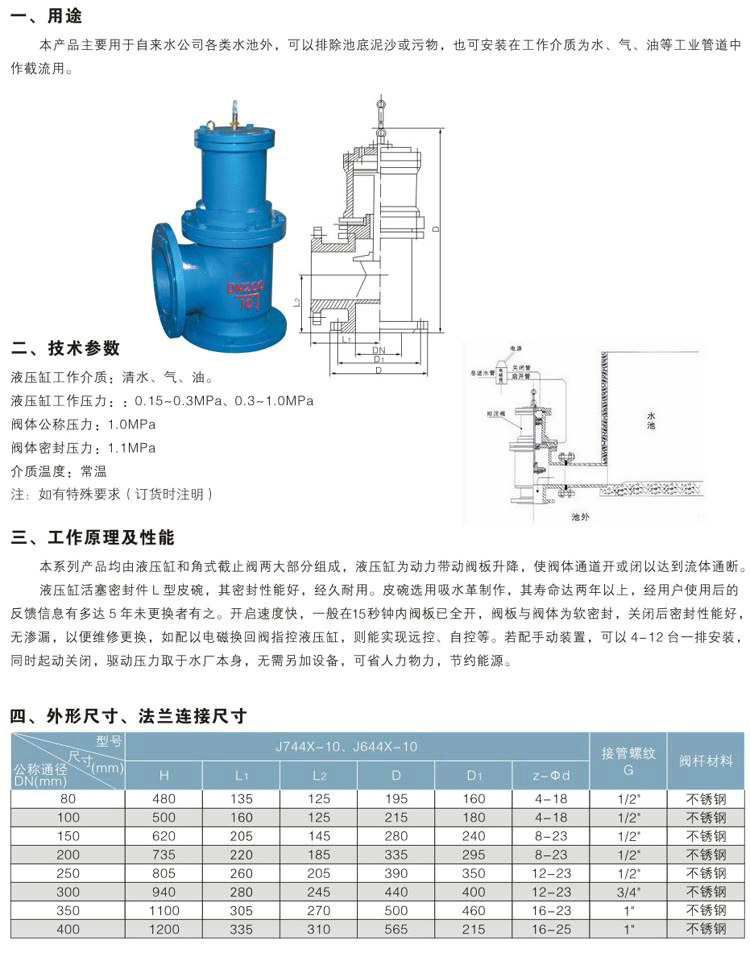

液动角式排泥阀,J744X液动角式排泥阀尺寸结构图:

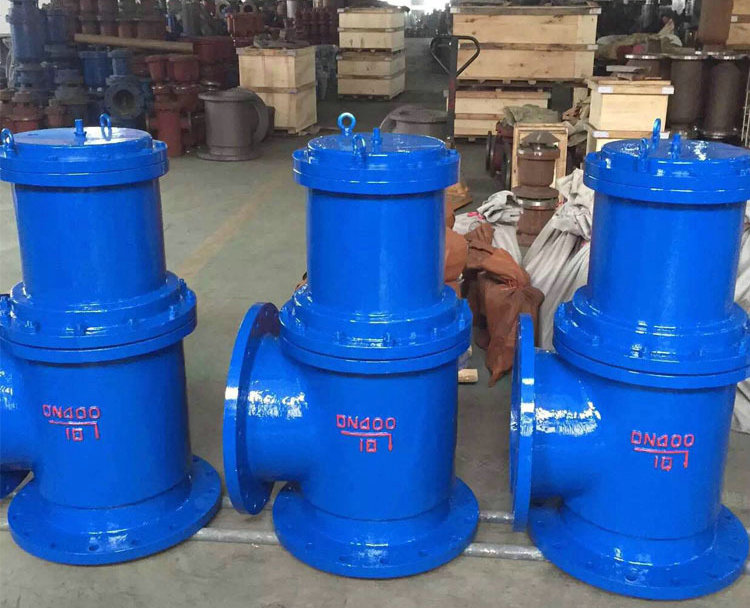

实物图
