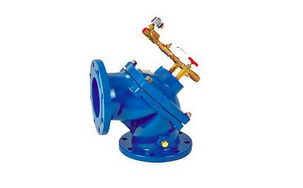

角式隔膜排泥阀

简要描述:角式隔膜排泥阀,100S角式隔膜排泥阀,内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低,外部液动(气动)控制管路,集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。

  • 产品型号:100S
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2763

详细介绍

角式隔膜排泥阀,100S角式隔膜排泥阀,内部是由特殊强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低,外部液动(气动)控制管路,集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。

技术参数

公称压力 壳体试验压力MPa 密封试验压力MPa
1.0      1.5       1.1
1.6      2.4       1.6

零部件材料

零件名称 阀体、阀盖 阀瓣、弹簧 薄膜
材料 铸铁 不锈钢 尼龙强SX橡胶

 主要外形尺寸

连接标准             法兰连接尺寸符合GB4216
公称通径      H       D      D1     Z-∮d
      80     140      195     160     4-18
     100     150      215     180     8-18
     150     185      280     240     8-23
     200     245      335     295     8-23
     250     340      395     350     12-23
     300     395      445     400     12-23

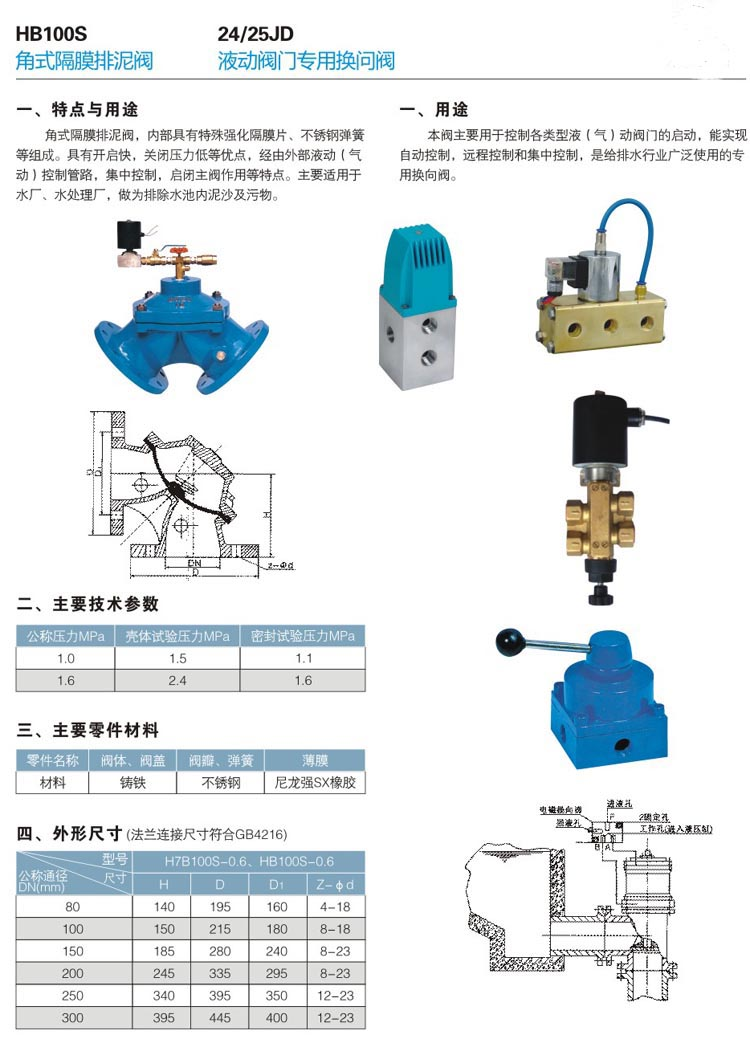

角式隔膜排泥阀,100S角式隔膜排泥阀尺寸结构图:
