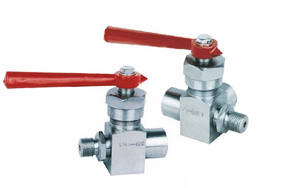

压力表旋塞阀

简要描述:压力表二通旋塞阀,压力表三通旋塞阀概述:能够对阀位进行快速准确的判断,对压力表的测量准确度进行在线判断,对压力表进行在线校验,压力表在线拆除时阀门自动关闭,对压力表的取压信号进行缓冲及降温。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

  • 产品型号:X14H,X13H
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:3535

详细介绍

一、压力表二通旋塞阀,压力表三通旋塞阀概述:能够对阀位进行快速准确的判断,对压力表的测量准确度进行在线判断,对压力表进行在线校验,压力表在线拆除时阀门自动关闭,对压力表的取压信号进行缓冲及降温。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
安装在锅炉上的压力表,必须使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管,校对、截换压力表等工作。

二、压力表二通式旋塞阀,压力表三通旋塞阀结构及特点:
压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点,坤仪生产的压力表旋塞阀,阀体材料选用为钢件锻压而成,阀杆选用为不锈钢柱型阀杆,密封衬套选用特殊石墨材料,能够在使用过程中灵活变换开关方向,不会发生热涨咬紧,且密封性能可靠,配件更换、维修方便。
连接方式:1.表头按标准压力表配制M20×1.5
2.蒸气入口各有M20×1.5和ZG1/2”两种各有内螺纹。

三、压力表旋塞阀,压力表三通旋塞阀主要技术参数:
工作压力1.6—10.0MPa工作温度≤200℃

四、运行中发现有渗漏冒气现象,可拧紧阀底螺塞至不漏为止,如因密封圈使用时间过长磨损老化,可更换新衬套。

五、压力表旋塞阀产品性能规范:

产品名称

压力表旋塞阀

规格范围

M20×1.5

温度范围

-20℃≈200℃

压力范围

PN16-PN100

阀体材质

WCB/SS304/ SS316/ A105

阀杆材质

WCB/SS304/ SS316

阀盖材质

WCB/SS304/SS316/ A105

阀塞材质

WCB/SS304/SS316

连接方式

内螺纹,外螺纹

适用范围

水、油品、蒸汽、天然气及某些腐蚀性液体

压力表旋塞阀性能规范

型号 公称压力PN(MPa) 试验压力PS(MPa) 工作温度(℃) 适用介质
壳体(水) 密封(水)
X14H-4.0C
X13H-4.0C
1.6~6.4 2.0~7.0 1.6~6.4 ≤300 水、蒸汽、油品等
X14H-4.0T
X13H-4.0T
1.6~6.4 2.0~7.0 1.6~6.4
X14H-4.0P
X13H-4.0P
1.6~6.4 2.0~7.0 1.6~6.4 硝酸类

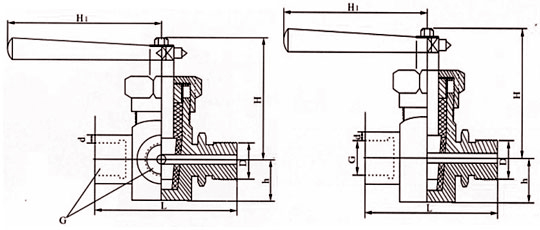

 六、压力表三通旋塞阀外形连接尺寸:



型号

尺寸(mm)

D

L

G

d

h

H

H1

X14H-4.0C
X13H-4.0C

G1/2

91

20×1.5

6.5

25

85

123

X14H-4.0T
X13H-4.0T

X14H-4.0P
X13H-4.0P
