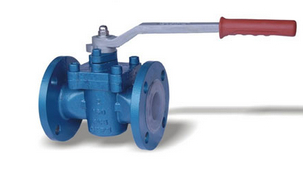

衬氟旋塞阀

简要描述：衬氟旋塞阀,全衬里旋塞阀,钢衬四氟旋塞阀用途;适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品型号：X43F46
产品产地：浙江温州
更新时间：2023-04-04
访问量：9789

产品分类

相关新闻

详细介绍

衬氟旋塞阀,全衬里旋塞阀,钢衬四氟旋塞阀用途;适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
   衬氟旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、
天然气、液化石油气、暖通行业以及一般工业中.

衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀的工作原理;
　　用带通孔的塞体作为启闭件的阀门。塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称
为 “考克”。衬氟旋塞阀的塞体多为圆锥体(也有圆柱体)，与阀体的圆锥孔面配合组成密封副。
衬氟旋塞阀是使用最早的一种阀门，结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属
塞体与阀体间的直接接触来密封，所以密封性较差，启闭力大，容易磨损，通常只能用于低
(不高于1兆帕)和小口径(小于100毫米)的场合.

衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀的优点;
　　1、衬氟旋塞阀用于经常操作，启闭迅速、轻便。　　
2、衬氟旋塞阀流体阻力小。　　
3、衬氟旋塞阀结构简单，相对体积小，重量轻，便于维修。　
　4、密封性能好　　
5、不受安装方向的限制，介质的流向可任意。　
　6、无振动，噪声小。

旋塞阀的通道;
　　衬氟旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通旋塞阀和四通式旋塞阀适用
于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

软密封衬氟旋塞阀;
　　软密封衬氟旋塞阀常用于腐蚀性、高危害介质等苛刻环境，严格禁泄漏的场合，以及阀门材料不
会对介质形成污染的场合。阀体可根据工作介质选用碳钢、合金钢及不锈钢材料。　　
A. 可根据使用温度和工作介质采用F4、F46、PVDF、PP、PO、PE等自润滑材料衬套，润滑好，在整个
工作过程中密封副摩擦系数小，塞体运转灵活，使用寿命长。　　
B. 阀体进出口端窗口设计及双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐
变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。　　
C. 双道沟槽密封环既可以使衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微
量变形，同时衬套与旋塞之间产生有力的摩擦，具有自动清洁作用，提高了密封面的使用寿命。
D. 柱塞顶部独特的反唇式密封设计，采用一个软密封材料膜片和金属膜片与调整垫片组合既可以调整
密封面间的密封比压，使塞子转动灵活，又可以保证进，出口端和中法兰连接端的密封。
E. 适合用于高冲刷性的气固。液固相介质。如PVC、尿素、醋酐、烧碱生产装置中，或对外泄漏要求高
介质，如HF,光气等。　　F. 介质可双向流动，安装方向不受限制，实现在线维修，使用更方便　　
G. 独特的设计可防止静电，安全防火，使用安全。

结构特点1、旋塞与衬里阀体带有理想的锥度设计，当在使用过程中由于磨损而不能密封时，可通过调整阀盖上的调节螺钉使旋塞向下移动，补偿加在密封面的密封力。
2、顶密封组件组成第二道外密封，在密封面失效的情况下，阻止介质从阀杆向外泄漏。
3、把上阀盖上的四个螺栓打开后，就可以取出阀内所有部件，进行直接更换阀门零件而不需要从管道上取下阀门。
4、具有进出口端同时密封的优点，在整个工作过程当中密封面摩擦系数小，塞体运转灵活，不需要润滑。
5、密封性能好，使用寿命长。
6、更换零件衬里材料可适用各种介质。

衬氟旋塞阀性能规范

设计标准		HG/T3704,GB/T12240		API6D
结构长度		HG/T3704,GB/T12221		ASMEB16.10
法兰形式尺寸		HG/T20592,GB/T9119		ASMEB16.5
检验与试验		GB/T13927,JB/T9092		API598
公称、压力（MPa)		1.0	1.6	150Lb
实验压力 (MPa)	壳体试压	1.5	1.5	1.5
	高压密封	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6
适用温度（℃）		PFA:-30～200 FEP-30～150
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸王水等强腐蚀性介质

主要外形尺寸GB PN1.0

公称通径 DN	PN1.0(MPa)主要外形尺寸和连接尺寸（mm）									重量
公称通径 DN	L	D	D1	D2	f	b	nd	Do	H	Kg
20	150	105	75	50	3	14	414	160	95	7
25	160	115	85	65	3	14	414	160	98	8
32	170	135	100	70	3	16	418	220	113	10
40	180	145	110	80	3	18	418	250	135	15
50	210	160	125	100	3	20	818	250	140	18
65	220	180	145	120	3.5	20	818	300	145	25
80	250	195	160	135	3.5	22	818	330	205	35
100	275	215	180	155	4	24	818	350	240	46
125	310	245	210	185	4	26	818	400	260	65
150	350	280	240	210	4	28	823	600	290	90
200	400	335	295	265	4.5	32	823	800	330	160
250	460	390	350	320	4.5	36	1223	900	380	230

衬氟旋塞阀主要外形尺寸HG/T 20592 PN10

DN	L	D	D1	D2	Z-d	f	b	H	W	H
15	110	95	65	45	4-14	2	14	85	180
20	117	105	75	55	4-14	2	14	88	180
25	127	115	85	65	4-14	2	14	98	260
32	140	140	100	78	4-18	3	16	101	260
40	165	150	110	85	4-18	3	16	128	320
50	178	165	125	100	4-18	3	16	128	320
65	190	185	145	120	4-18	3	18	135	320
80	203	200	160	135	8-18	3	20	164	400	322
100	229	220	180	155	8-18	3	20	178	400	332
125	254	250	210	185	8-18	3	22	205		385
150	267	285	240	210	8-23	3	24	220		405
200	292	340	295	265	8-23	3	26			455
250	330	395	350	320	12-23	4	28			490

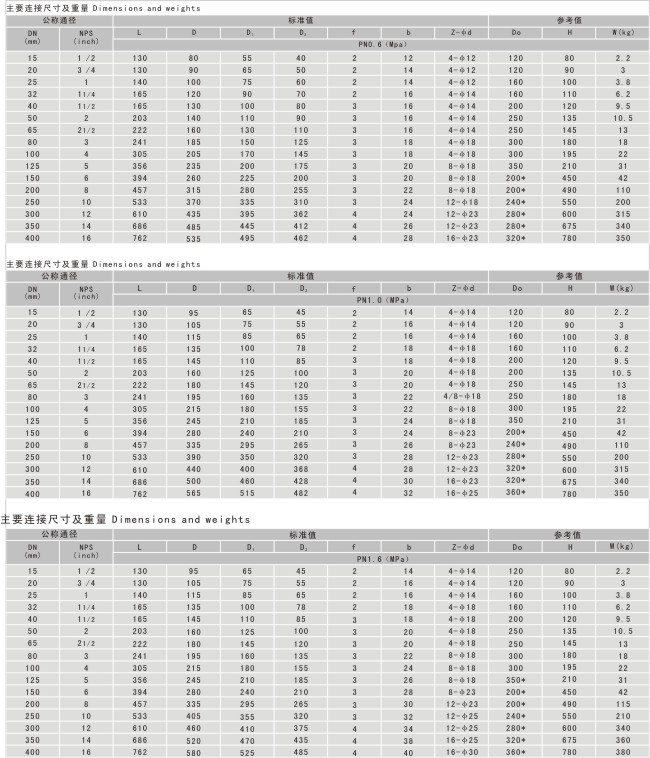

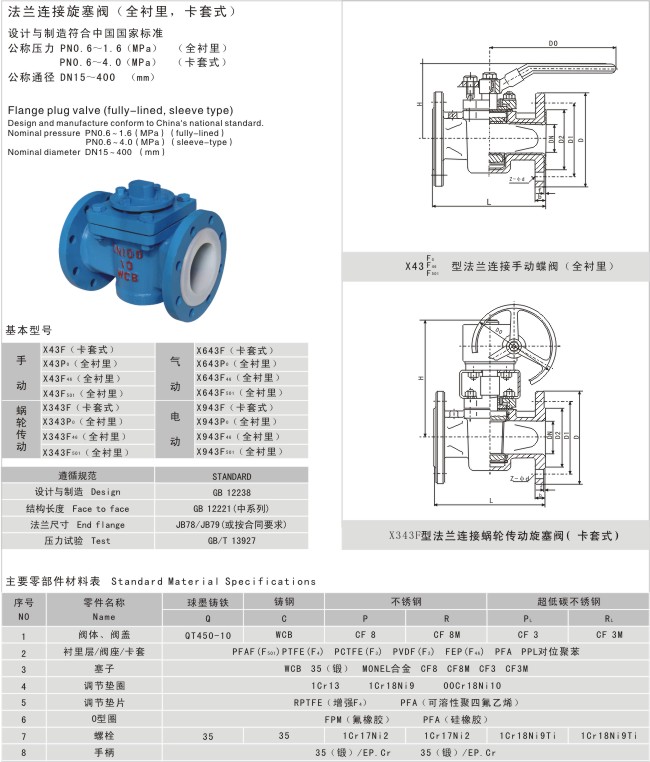

衬氟旋塞阀,衬里旋塞阀,钢衬四氟旋塞阀参数尺寸图:
