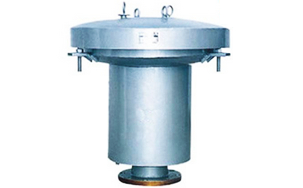

液压安全阀

简要描述:液压安全阀,GYA液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季,其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐遭到破坏。

  • 产品型号:GYA
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:4019

详细介绍

液压安全阀,GYA液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季,其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐遭到破坏。
GYA型液压安全阀性能
液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵起安全作用。
控制压力:+220毫米水柱、-65毫米水柱。

GYA液压安全阀主要外形尺寸

型号 规格 安装尺寸(毫米) 重量
d D D1 D2 n-d1 L H
GYA-80 80 85 185 150 ?125 4-18 376 424 38
GYA-100 100 105 205 170 ?145 4-18 500 605 42
GYA-150 150 148 260 225 ?200 818 650 705 66
GYA-200 200 210 315 280 ?255 8-?18 900 755 97
GYA-250 250 264 370 335 ?310 12-18 1050 885 140

 产品用途

1、液压安全阀是(活瓣式)呼吸阀的安全备用设备,它的吸气和呼气的动作压力略高于(活瓣式)呼吸阀,在呼吸阀一旦失灵或在冬季其活瓣冻结时,液压安全阀的液封即被破坏从而保护油罐免遭破坏。
2、液压安全阀装于油罐顶部与呼吸阀配合使用。
3、控制压力:+56毫米水柱至-50毫米水柱。

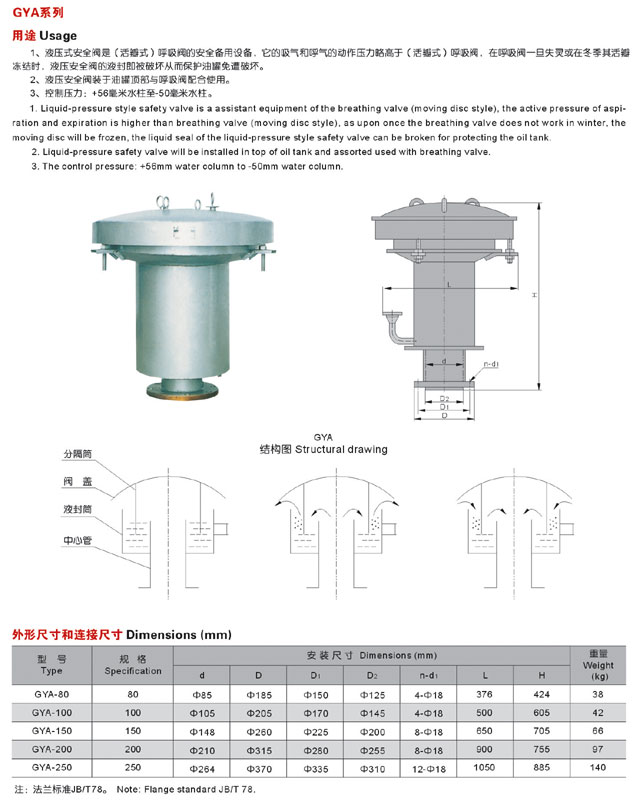

液压安全阀,GYA液压安全阀参数尺寸图:

安装说明

(l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分
式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。
(2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。
(3)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。
(5)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。

注意事项

一、各种安全阀都应垂直安装。
二、安全阀出口处应无阻力,避免产生受压现象。
三、安全阀在安装前应专门测试,并检查其官密封性。
四、对使用中的安全阀应作定期检查。
