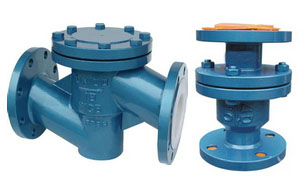

衬氟止回阀

简要描述:衬氟止回阀系列止回阀是一种依靠介质本自的流动而自动启动、闭阀瓣用来阻止介质逆向流动的自动阀门。

  • 产品型号:Q41F46
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3064

详细介绍

衬氟止回阀系列
止回阀是一种依靠介质本自的流动而自动启动、闭阀瓣用来阻止介质逆向流动的自动阀门。
一、公司推出以下三种结构类型止回阀
   1、旋启式止回阀
主要型号有H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列,它们的阀瓣都是围绕座外的(销)轴旋转启、闭,防止介质倒流。

H44F46和H74F46型止回阀的特点是:(销)轴与阀瓣设计为一体,全部衬FEP的(销)轴镶嵌在阀体与阀盖之间形成的特殊凹槽内,启闭灵活,密封可靠,另外,H72F46和H76F46弄止回阀的特点是:除了阀体、阀瓣外,复位弹簧也全部包衬了耐腐蚀的氟塑料,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证密封的可靠性。
2、升降立式止回阀
主要型号有H40F46型,H42F46和H72F46升降立式止回阀,其中H40F46是一种新型结构,阀瓣为球型,它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。
3、升降式止回阀
主要型号有H41F46直通升降式止回阀,其结构特点是衬氟阀瓣垂直于阀体进、出口轴线任升降运动。
二、设计规范
   遵循GB/T 13932,GB12235,GB12236,API6D标准。

衬氟止回阀_(衬氟塑料,内衬四氟,衬F46)止回阀主要零部件的材料

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 WCB 1Cr17Ni2 1Cr18Ni9Ti

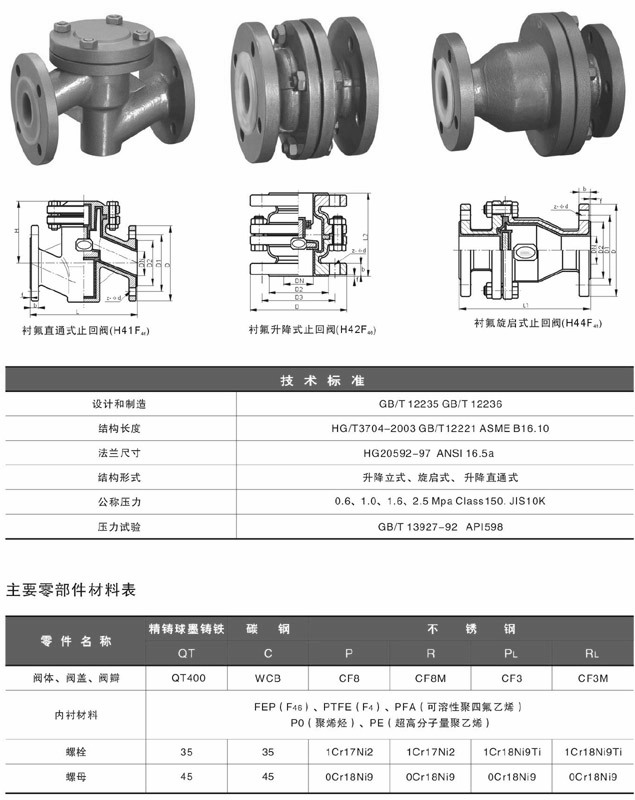

结构图
