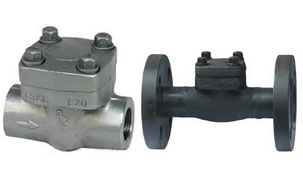

锻钢止回阀

简要描述:锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀设计与制造标准:API602;试验与检验标准:API 598;承插口尺寸:ASME B16.11

  • 产品型号:H41Y,H11Y,H61Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3066

详细介绍

锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀设计与制造标准:API602;试验与检验标准:API 598;承插口尺寸:ASME B16.11
锻钢止回阀设计结构和特征
   锻钢止回阀符合API 602,MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598,标志按MSS-Sp-25。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型(OS&Y)
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

锻钢止回阀主要零件材质

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 垫片 316夹柔性石墨 316夹PTFE
4 阀盖 A105 A182F22 A182F304(L) A193 B8(M)
5 铭牌 SS
6 螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
7 A182F304 A182F304 A182F304 A182F304
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

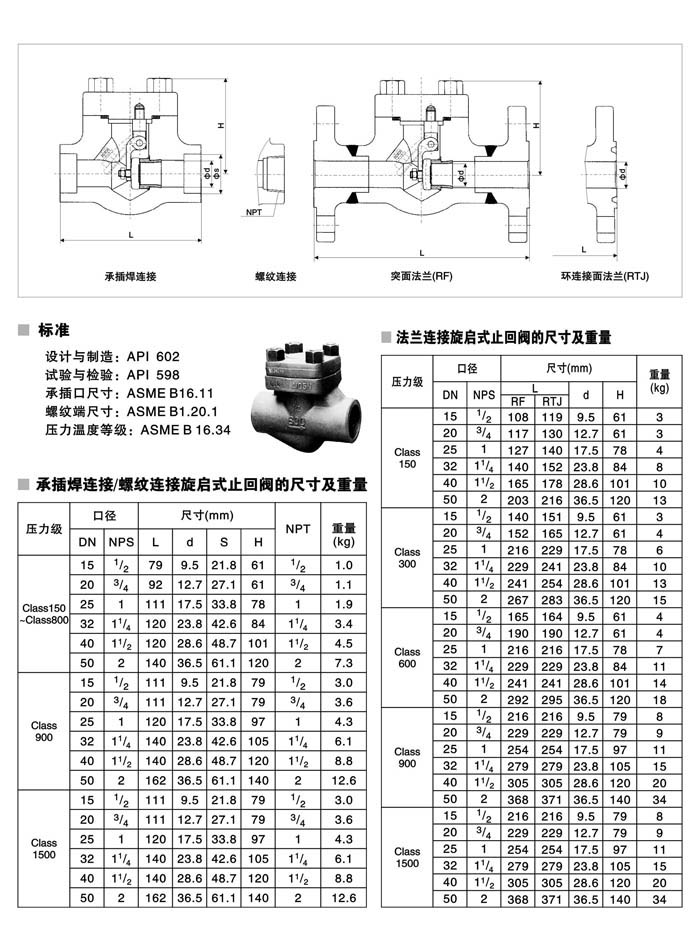

锻钢止回阀_(自密封,承插焊,法兰)锻钢止回阀尺寸图:
