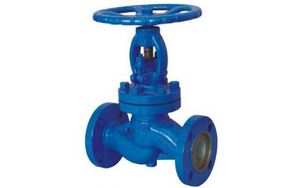

陶瓷截止阀

简要描述:陶瓷截止阀,J41TC陶瓷截止阀充分利用陶瓷综合理论与实际使用,多比金属性能的优异特点。该阀密封面多采用陶瓷,由于陶瓷抗擦伤性能好,在使用过程介质有少量颗粒也不会擦伤密封,所以使用寿命长等特点。适用于石油、化工、矿山、冶金、电力行业等各种工况的管路上,切断或接通管路介质。特别是用于排灰、排渣系统,放料、排污系统中,其使用寿命比普通合金密封面阀门提高10倍以上。

  • 产品型号:J41TC
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:1478

详细介绍

概述:
陶瓷截止阀,J41TC陶瓷截止阀充分利用陶瓷综合理论与实际使用,多比金属性能的优异特点。该阀密封面多采用陶瓷,由于陶瓷抗擦伤性能好,在使用过程介质有少量颗粒也不会擦伤密封,所以使用寿命长等特点。适用于石油、化工、矿山、冶金、电力行业等各种工况的管路上,切断或接通管路介质。特别是用于排灰、排渣系统,放料、排污系统中,其使用寿命比普通合金密封面阀门提高10倍以上。
二、J41Tc陶瓷截止阀结构特点及工作原理
J41Tc陶瓷截止阀体通道和内腔镶装及喷涂陶瓷衬里,可与陶瓷衬里管道连接组成耐磨管路系统,用于排灰排渣及放料排污系统可有效地延长系统的使用寿命;阀瓣、阀座密封面采用最新工程陶瓷材料,先进工艺研制开发制造而成,耐磨、耐高温、耐腐蚀、抗擦伤性能特强,其使用寿命比普通合金材质密封面高10倍以上;密封可靠、性能优良、造型美观、互换性好。适合各种领域使用。
(一)J41Tc陶瓷截止阀工作原理
J41Tc陶瓷截止阀靠旋转手轮,使阀杆上升和下降带动阀瓣作平行于介质流向的直线移动,起到启闭的目的。手轮按顺时针方向旋转,工作介质由阀瓣下方通道进入,此时,该施加的密封力。

主陶瓷截止阀要零部件材料:

 序号

 名称

 材料

 序号

 名称

 材料

 1

阀体

 WCB

 6

填料

柔性石墨

 2

阀座

 结构陶瓷

 7

 填料压盖

 WCB

 3

密封圈

 结构陶瓷

 8

 螺母

黄铜

 4

阀辨

 A105N

 9

 手轮

 Qt400

 5

 阀杆

 2Cr13

 10





应用规范:

 设计与制造

 GB/T 12235

连接端尺寸

 结构长度

 GB/T 12221

 法兰尺寸

 JB79.1

检验与试验

 GB/T 9092

 材料

 碳钢

 GB/T 12229

 不锈钢

 Gb/T 12230

 标志

 Gb/T 12220

 供货

 JG/T7928

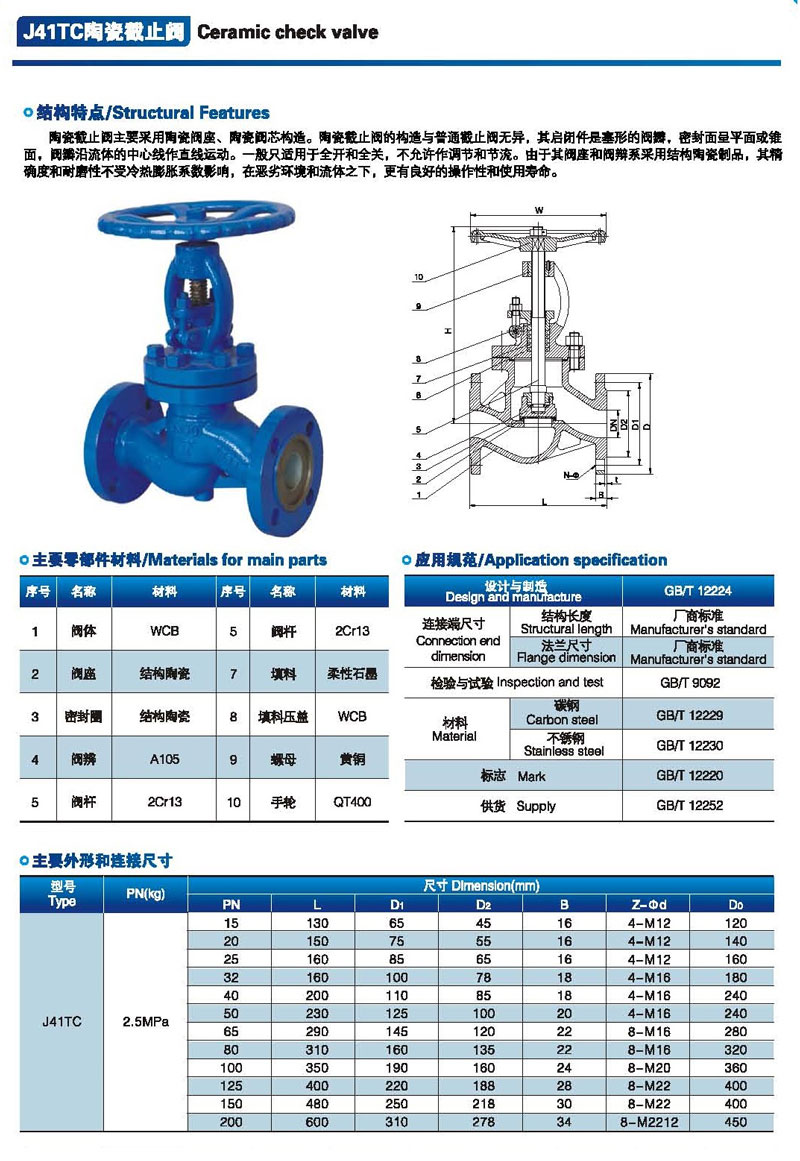

陶瓷截止阀,J41TC陶瓷截止阀参数尺寸图:
