Y型截止阀

简要描述:Y型截止阀_锻钢(承插焊,自密封)Y型截止阀适用于公称压力150LB-2500LB,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上面,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动,气动,电动。

  • 产品型号:J45H,J15Y/J65Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3994

详细介绍

Y型截止阀_锻钢(承插焊,自密封)Y型截止阀适用于公称压力150LB-2500LB,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上面,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动,气动,电动。

技术要求1、阀门设计与制造按API 623-2013、JIS E101和NB/T 47044-2014等的规定;
2、阀门试验按API 598-2009等的规定;
3、结构长度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸;
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002,NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸;
5、压力温度额定值按ASME B16.34-2013等的规定。

Y型截止阀主要材质零件

阀体 WCB WC1 WC6 WC9
阀盖 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
支架 WCB WCB WCB WCB
WC1 WC6 WC9
阀瓣 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
阀杆 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A
阀座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA
密封环 增强柔性石墨
填料 增强柔性石墨
阀杆螺母 ZCuA110Fe3

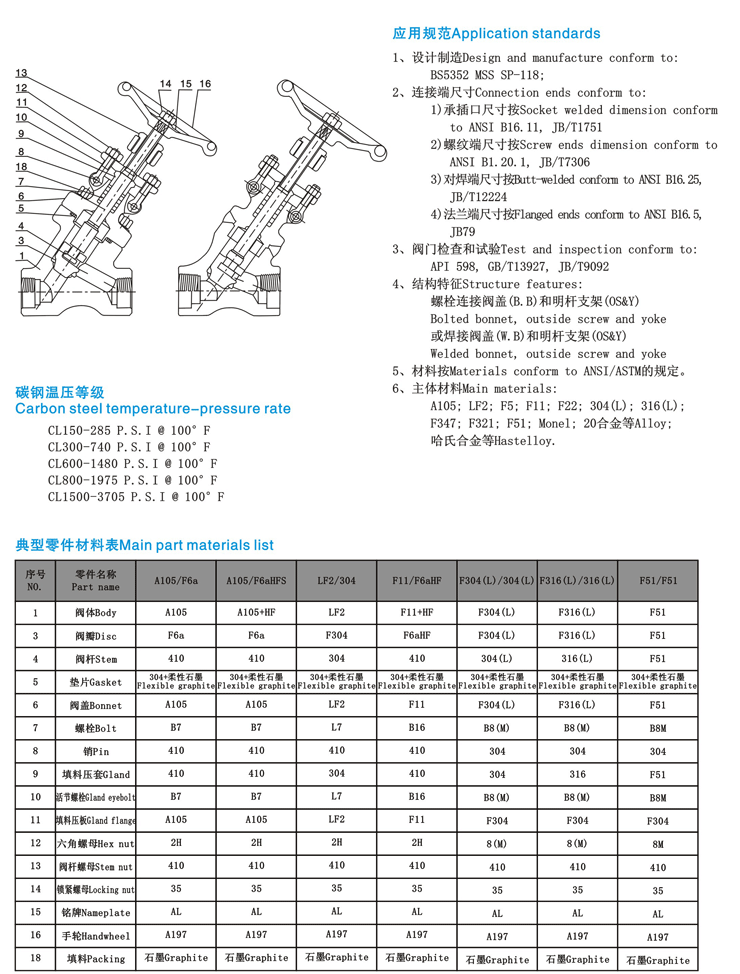

主要材质零件

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 A182F22 A182F304(L) A182F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 阀杆 A182 F6 A182F304(L) A182F316(L)
4 密封螺母 A105 A182F304 A182F304(L) A182F316(L)
5 填料 柔性石墨 PTFE
6 密封圈 F182F304L A182F316(L)
7 提升螺母 A1942H A1944 A1948 A1948M
8 填料压套 A276 420 A182 F304
9 填料压板 A216WCB A351CF8
10 销钉 A276420 A182F304
11 活节螺栓 A193 B7 A193B16 A193B8 A1983 B8M
12 螺母 A1942H A1944 A1948 A1948M
13 油嘴 A105 A182F22 A182F304(L) A182F316(L)
14 阀杆螺母 A276 F410
15 阀盖 A105 A182F22 A182F304(L) A182F316(L)
16 铭牌 SS
17 锁紧螺母 A1942H A1944 A1948 A1948M
18 手轮 A197
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 ~29℃~425℃ ~29℃~550℃ ~29℃~200℃

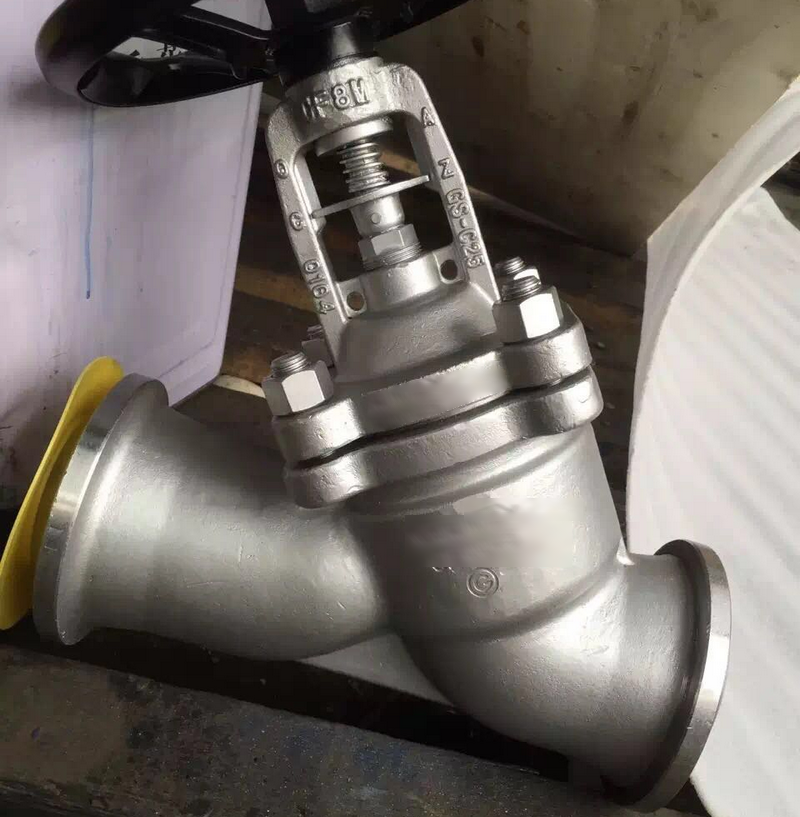

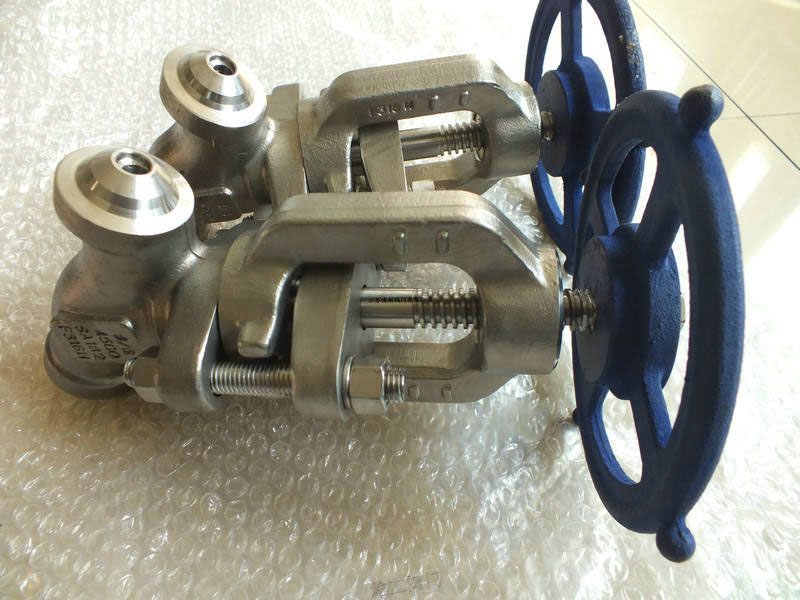

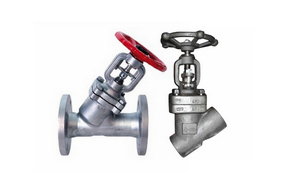

实物图片

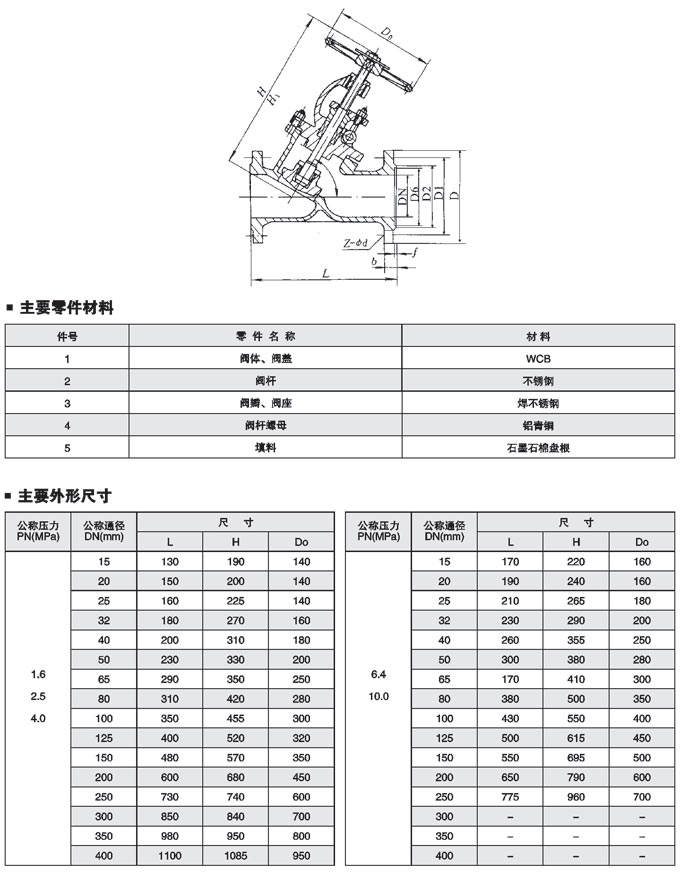

Y型截止阀,锻钢承插焊Y型截止阀,锻钢自密封Y型截止阀参数尺寸图:
